Relier un abri de jardin à la maison ne se résume pas à tirer un câble rapidement entre deux bâtiments. Il s’agit d’un véritable petit projet d’installation électrique extérieure, qui doit respecter la norme NF C 15-100, les contraintes du terrain et les usages prévus dans l’abri. Entre la gestion des longueurs de câbles, le choix des protections au tableau, la mise à la terre et la protection mécanique des gaines dans le sol, chaque étape conditionne la sécurité des occupants et la durabilité de l’installation. Les erreurs les plus courantes (section sous-dimensionnée, absence de différentiel, gaine non adaptée à l’extérieur) conduisent souvent à des disjonctions répétées, voire à des risques d’échauffement. Un abri bien alimenté devient au contraire un espace polyvalent : atelier, coin de bricolage, zone de stockage éclairée et sécurisée.
Dans de nombreuses maisons, l’abri est construit après la maison principale, parfois plusieurs années plus tard. C’est le cas de la famille Martin, qui a décidé d’équiper son jardin d’un abri avec prise pour tondeuse, chargeur de vélo électrique et éclairage LED. Au lieu de multiplier les rallonges volantes, leur objectif était de créer un réseau électrique fiable, protégé et enterré entre la maison et le cabanon. Ce type de projet pose des questions très concrètes : où se raccorder sur le tableau principal, quel type de câble choisir, quelle gaine utiliser en extérieur, comment s’assurer que la terre est correctement distribuée, ou encore comment distinguer ce qui peut être fait par un bricoleur soigneux et ce qui doit impérativement être confié à un électricien. Les réponses à ces questions passent par une vision globale : du choix de l’implantation de l’abri à la dernière prise posée à l’intérieur.
| Peu de temps ? Voici l’essentiel : |
|---|
| Prévoyez un circuit dédié depuis le tableau électrique de la maison pour alimenter l’abri de jardin. |
| Utilisez un câble adapté à l’extérieur, protégé dans une gaine enterrée et posé à la bonne profondeur. |
| Respectez la norme NF C 15-100 : disjoncteurs adaptés, différentiel 30 mA, mise à la terre correcte. |
| En cas de doute sur la section de câble, la qualité de la terre ou le choix des protections, faites vérifier l’installation par un professionnel. |
Comprendre les contraintes pour relier un abri de jardin à la maison en sécurité
Avant de parler câbles et disjoncteurs, il est essentiel de comprendre le contexte dans lequel l’abri est installé. La distance entre la maison et l’abri, la nature du sol, la puissance nécessaire et les contraintes d’urbanisme influencent directement la conception de l’alimentation électrique. Un abri situé à 5 mètres d’une terrasse ne se traite pas comme un cabanon à 30 mètres au fond d’un terrain en pente. L’anticipation évite de tout refaire après quelques mois d’utilisation intensive.
La première étape consiste à clarifier les usages réels : simple cabane à outils avec un point lumineux, ou véritable atelier avec scie circulaire, compresseur et charge de batterie d’outils électroportatifs. Plus la puissance demandée est importante, plus la section de câble, le calibre du disjoncteur et la structure des circuits dans l’abri devront être adaptés. Un abri utilisé comme pièce de vie occasionnelle (bureau, chambre d’appoint, sauna) impose encore d’autres exigences en matière d’isolation, de chauffage et de ventilation, avec des courants plus élevés et des temps d’utilisation plus longs.
Les contraintes administratives ne doivent pas être négligées. Selon la surface et l’emplacement de l’abri, un permis ou une déclaration préalable peut être exigé. Les distances par rapport aux limites de propriété, souvent liées à la protection incendie, ont un impact direct sur la longueur du câble à tirer. Des ressources comme les règles de surface et d’implantation permettent de vérifier rapidement les grandes lignes avant d’engager les travaux, même si la validation finale revient toujours à la mairie.
Sur le plan électrique, la norme NF C 15-100 encadre la façon de tirer un circuit extérieur, de le protéger au tableau et de gérer la mise à la terre. Le principal enjeu est de garder une sélectivité et une protection différentielles efficaces entre la maison et l’abri. Par exemple, un disjoncteur différentiel 30 mA dédié au départ vers l’abri permet de localiser plus facilement un défaut et d’éviter de plonger toute la maison dans le noir en cas de problème localisé dans le jardin.
La nature du terrain joue aussi un rôle déterminant. Dans un sol très caillouteux ou sujet aux mouvements (terrains remblayés), le câble doit être particulièrement protégé contre les pincements et les frottements. Une tranchée correctement dimensionnée, une couche de sable, une gaine adaptée et un grillage avertisseur sont des éléments simples qui font la différence en cas de futur terrassement ou de plantation. Dans un sol très humide, la qualité de la terre et des connexions devient encore plus critique, car l’humidité favorise les courants de fuite.
Relier un abri à la maison en sécurité, c’est donc trouver un équilibre entre la puissance demandée, le respect des règles d’urbanisme, la configuration du terrain et la conformité à la norme électrique. Cette vision globale permet ensuite de passer à la mise en œuvre concrète : choix du câble, type de gaine, protection au tableau et organisation des circuits dans l’abri.
Choix du câble, de la gaine et des protections pour un abri de jardin
Le cœur du raccordement entre la maison et l’abri repose sur un circuit dédié. Ce circuit doit démarrer depuis le tableau principal ou un sous-tableau, être protégé par un disjoncteur adapté et éventuellement par un différentiel dédié. Le calibre du disjoncteur se choisit en fonction de la section du câble et de la puissance à fournir. Pour un usage courant (éclairage, quelques prises d’atelier légères), un circuit en 16 A ou 20 A peut suffire, mais dès que des outils puissants ou un chauffage sont envisagés, il faut revoir les dimensions à la hausse.
Le type de câble utilisé pour l’extérieur est un point de vigilance. Pour une pose enterrée, on privilégie un câble U1000 R2V ou équivalent, conçu pour résister aux contraintes mécaniques et à l’humidité, et on le fait passer dans une gaine TPC adaptée. La norme précise les profondeurs de pose et la nécessité d’un grillage avertisseur au-dessus du câble. Pour distinguer correctement les différentes familles de conducteurs, un détour par les différences entre câble rigide et câble souple est souvent utile, surtout lorsqu’il faut terminer l’alimentation à l’intérieur de l’abri par des appareillages standard.
La gaine qui protège le câble joue un double rôle : défense mécanique contre les chocs futurs (pelles, piquets, racines) et signalisation du passage du réseau électrique en cas de travaux ultérieurs. Une gaine rouge TPC pour réseaux électriques enterrés est recommandée, avec une pose sur lit de sable, puis recouverte d’un grillage de signalisation. Pour des passages dans une dalle de terrasse ou une allée bétonnée, des solutions détaillées comme les méthodes de fixation de gaines dans une dalle permettent de sécuriser efficacement l’installation avant coulage.
À l’intérieur de l’abri, l’organisation se rapproche de celle d’une petite dépendance. Un petit tableau local peut être installé, recevant l’arrivée venant de la maison et distribuant ensuite les circuits d’éclairage, de prises et éventuellement d’appareils spécifiques (congélateur, radiateur, borne de charge lente pour vélo). Ce tableau secondaire doit comprendre au minimum un dispositif de coupure générale, un bornier de terre et les disjoncteurs divisionnaires pour chaque circuit. Cette organisation simplifie les interventions ultérieures et améliore la lisibilité de l’installation.
Le choix des protections différentielles est lui aussi stratégique. Un départ protégé par un différentiel 30 mA à la maison peut suffire, mais il est souvent pertinent d’ajouter une coupure différentielle dans l’abri, surtout lorsque plusieurs circuits y sont créés. Cela permet de localiser et d’isoler rapidement un défaut, sans impacter l’ensemble de l’installation domestique. Une installation bien pensée dès le départ reste toujours plus simple à maintenir dans le temps, même si les besoins évoluent.

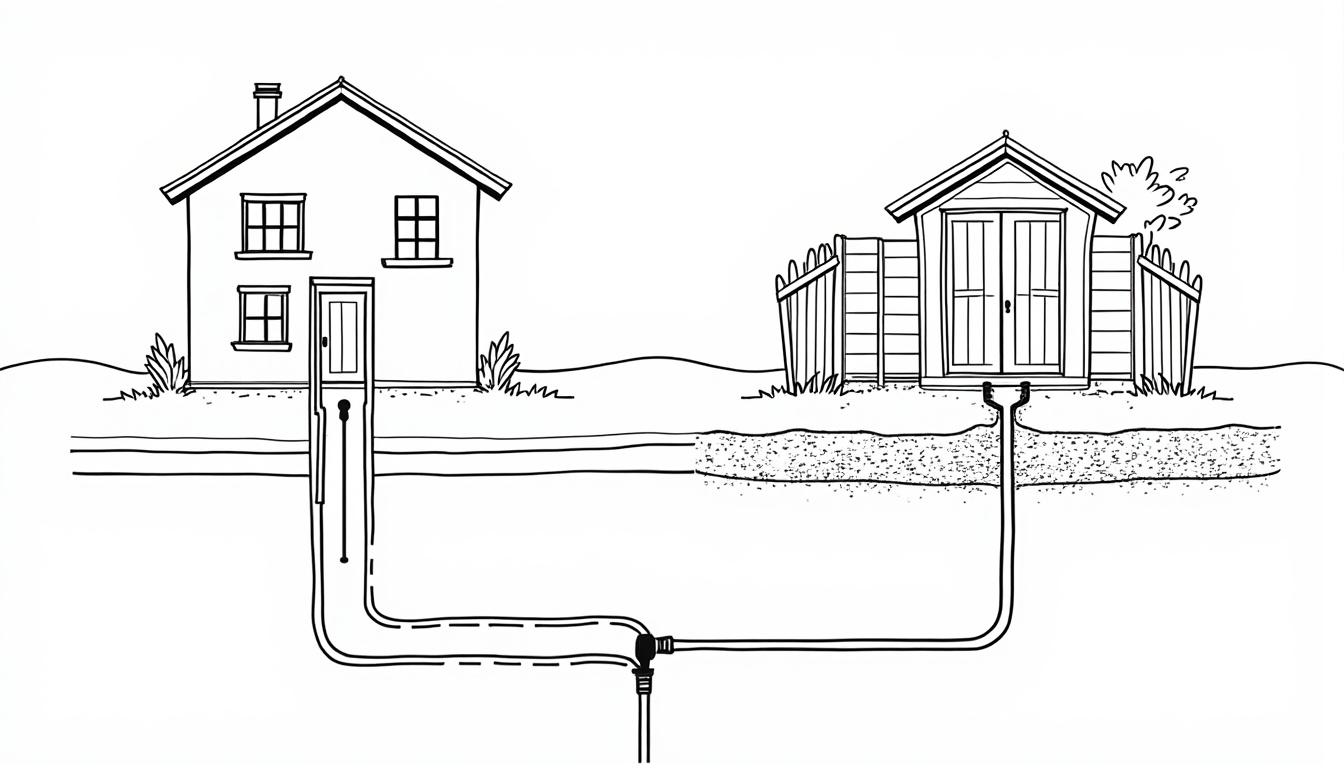

Réaliser ou faire réaliser le passage du câble entre la maison et l’abri
Une fois le choix du câble et des protections arrêté, se pose la question très concrète du trajet entre la maison et l’abri. La famille Martin, par exemple, a choisi de profiter de la création d’une allée gravillonnée pour ouvrir une tranchée et y poser la gaine électrique. Ce type d’optimisation limite les travaux lourds et permet de mieux intégrer l’installation au projet global d’aménagement extérieur.
La tranchée doit être tracée en tenant compte des obstacles existants : réseaux d’eaux usées, eau potable, télécom, anciens câbles éventuels. Une profondeur d’environ 50 à 60 cm est généralement visée pour les réseaux électriques extérieurs domestiques, avec un lit de sable au fond pour éviter les frottements agressifs liés aux cailloux. Le câble en gaine est ensuite posé, puis recouvert d’une nouvelle couche de sable et d’un grillage avertisseur de couleur adaptée. Le remblai final se fait avec la terre d’origine, soigneusement compactée.
Le passage du câble à travers les murs de la maison et de l’abri mérite une attention particulière. Le percement doit être dimensionné pour la gaine, légèrement plus large, puis rebouché proprement après passage du conduit pour éviter les infiltrations d’eau ou les ponts thermiques trop importants. Il est conseillé de conserver une courbe douce dans la gaine pour faciliter d’éventuels remplacements ou ajouts de conducteurs à l’avenir, plutôt qu’un angle trop serré qui complique toute intervention.
Dans certains cas, le projet ne prévoit pas de tranchée mais un passage sous une dalle existante ou une terrasse. On est alors proche des méthodes utilisées pour fixer des gaines dans une dalle, en adaptant le principe à une dalle déjà construite. Cette configuration est plus délicate et nécessite souvent l’œil d’un professionnel pour éviter d’endommager la structure ou d’enfreindre des règles de sécurité, surtout lorsque la dalle participe à la stabilité du bâtiment.
Une liste de vérifications simples avant remblaiement permet de sécuriser la suite des opérations :
- Contrôler la continuité et l’intégrité du câble sur toute la longueur.
- Vérifier qu’aucun coude trop serré n’apparaisse dans la gaine.
- S’assurer que le grillage avertisseur est bien posé à la bonne hauteur.
- Repérer précisément l’axe de la tranchée sur un plan ou par des photos avant rebouchage.
Ce dernier point se révèle souvent précieux quelques années plus tard, lorsque l’on décide de planter un arbre, d’installer une petite fontaine de jardin ou de modifier l’aménagement paysager. Une simple erreur de coup de pioche sur un câble enterré peut engager des travaux de réparation complexes et interrompre l’alimentation de l’abri.
Le passage entre la maison et l’abri n’est pas seulement une question de génie civil, c’est aussi un maillon essentiel de la sécurité électrique. Une gaine adaptée, une profondeur conforme et un repérage soigné garantissent un réseau fiable dans le temps, capable d’évoluer sans risques majeurs lorsque l’on décide d’ajouter un éclairage de cheminement ou un point d’eau équipé d’une pompe électrique.
Organisation des circuits, tableau et prises dans l’abri de jardin
Une fois le câble arrivé à l’intérieur de l’abri, la réflexion se déplace vers la distribution locale. Il est tentant de se contenter d’un domino et de deux prises, mais cette solution improvisée devient rapidement insuffisante dès que l’usage de l’abri évolue. Une approche plus structurée, inspirée des principes de la maison, permet de concilier confort, évolutivité et sécurité.
Dans le cas de la famille Martin, l’abri a été équipé d’un petit tableau divisionnaire recevant le câble en provenance de la maison. Ce tableau comprend : un dispositif de coupure générale, un bornier de terre, un disjoncteur pour l’éclairage intérieur et extérieur, un ou deux disjoncteurs pour les prises générales, et un circuit spécifique protégé pour le congélateur. Cette séparation des usages permet de limiter les conséquences d’un défaut ponctuel. Par exemple, une défaillance d’un outil ne mettra pas hors tension le congélateur ou l’éclairage.
L’éclairage de l’abri et de ses abords joue un rôle important dans le confort d’utilisation. Des luminaires LED à faible consommation, complétés éventuellement par un détecteur de mouvement à l’entrée, permettent de circuler en sécurité même les soirs d’hiver. La norme impose des hauteurs minimales pour les appareillages, particulièrement dans les zones humides ou susceptibles d’être arrosées. Dans un abri servant de rangement pour outils de jardin, le respect de ces hauteurs est crucial pour éviter tout contact accidentel avec des projections d’eau.
Les prises, quant à elles, doivent être en nombre suffisant et idéalement réparties sur plusieurs parois de l’abri. Les besoins réels apparaissent vite : chargeurs d’outils, tondeuse, aspirateur, petit chauffage d’appoint, voire rallonge pour le jardin. L’ajout permanent de multiprises « volantes » traduit souvent une sous-estimation initiale. Une réflexion en amont, basée sur les usages prévus à moyen terme, permet de dimensionner correctement les circuits issus du tableau local.
Dans certains projets, la question de la longueur de câble à l’intérieur de l’abri se pose. Plutôt que de multiplier les raccords hasardeux, mieux vaut maîtriser les connexions. Des méthodes détaillant comment rallonger un câble proprement rappellent qu’un raccord se fait toujours dans une boîte de dérivation adaptée, avec des connexions fiables et accessibles, jamais en vrac au fond d’un mur ou sous un plancher en bois. Cette rigueur, même sur de petites longueurs, participe à la sécurité globale de l’installation.
L’organisation interne de l’abri ne se limite pas aux circuits. La gestion de la terre, le repérage des circuits, l’identification des disjoncteurs et la clarté du câblage offrent un cadre sain pour les interventions ultérieures. Un professionnel qui intervient quelques années plus tard pour ajouter, par exemple, un radiateur ou une prise extérieure supplémentaire, gagnera un temps précieux si le tableau et les circuits existants sont correctement structurés et étiquetés.
Mise à la terre, contrôle de l’installation et prévention des pannes
La mise à la terre d’un abri de jardin relié à la maison est un point clé de la sécurité. Dans la plupart des cas, l’abri est alimenté par la même prise de terre que la maison, via le conducteur de protection tiré avec le câble d’alimentation. Cependant, la qualité de cette terre doit être vérifiée, surtout dans les habitations anciennes ou les terrains très secs. Un défaut de mise à la terre peut rendre inefficaces les protections différentielles et augmenter le risque d’électrisation en cas de défaut sur un appareil.
Avant tout raccordement d’un nouvel abri sur une installation existante, il est judicieux de s’assurer que le réseau principal est sain. Des méthodes comme le test d’un ancien réseau avant rénovation offrent un cadre méthodique pour contrôler les continuités, les isolements et la pertinence des protections en place. Sur cette base, l’ajout d’un circuit extérieur devient une extension maîtrisée plutôt qu’un bricolage ajouté à une installation déjà fragile.
La question de la mise à la terre se pose aussi au niveau des éléments métalliques de l’abri lui-même : structure métallique, étagères conductrices, équipements fixes. Dès qu’un élément métallique peut être en contact avec un conducteur actif (directement ou par l’intermédiaire d’un appareil branché), son raccordement à la terre doit être envisagé. Des ressources dédiées à la mise à la terre d’une installation détaillent les bonnes pratiques pour assurer une continuité de protection efficace entre tous les éléments concernés.
La prévention des pannes passe également par un dimensionnement adapté des protections. Un disjoncteur sous-calibré par rapport à l’usage réel conduira à des déclenchements fréquents lors de l’utilisation simultanée de plusieurs appareils. À l’inverse, un disjoncteur surcalibré par rapport à la section du câble mettra en danger ce dernier en cas de surcharge prolongée. L’équilibre entre puissance disponible et protection du réseau est donc au cœur d’une installation fiable.
Un tableau récapitulatif permet de visualiser les éléments essentiels à contrôler pour un abri de jardin bien relié à la maison :
| Élément à vérifier | Pourquoi c’est important | Conséquence en cas d’oubli |
|---|---|---|
| Section du câble d’alimentation | Adapter la capacité de courant à la puissance demandée | Échauffement du câble, risques de panne ou d’incendie |
| Présence d’un différentiel 30 mA | Protéger les personnes contre les courants de fuite | Risque accru d’électrisation en cas de défaut |
| Mise à la terre efficace | Assurer l’évacuation des défauts vers la terre | Protections différentielles moins efficaces, danger pour les usagers |
| Profondeur et protection de la gaine enterrée | Préserver le câble des chocs et des travaux ultérieurs | Détérioration accidentelle lors de terrassements ou plantations |
| Organisation des circuits dans l’abri | Limiter l’impact d’un défaut localisé | Coupure généralisée de l’abri, diagnostics plus difficiles |
Une fois l’installation terminée, des tests simples permettent de valider le bon fonctionnement : déclenchement volontaire du différentiel, test des prises avec un contrôleur adapté, mesure de la résistance de terre si l’on dispose du matériel nécessaire. Pour les bricoleurs avertis, ces contrôles peuvent être effectués en suivant des tutoriels fiables ; pour les autres, l’intervention ponctuelle d’un électricien offre une sécurité supplémentaire à un coût généralement raisonnable au regard des enjeux.
Relier un abri de jardin à la maison, ce n’est donc pas seulement tirer un câble, c’est intégrer cette nouvelle dépendance à l’écosystème électrique global de l’habitation, en veillant à la continuité des protections et à la qualité de la mise à la terre. Cette cohérence permet ensuite de profiter sereinement de l’espace supplémentaire qu’offre l’abri, qu’il s’agisse d’un simple rangement ou d’un atelier de bricolage complet.
Faut-il un tableau électrique dédié dans un abri de jardin ?
Dès que l’abri comporte plusieurs circuits (éclairage, prises, appareils spécifiques), un petit tableau local devient fortement recommandé. Il permet de regrouper les protections, de couper l’abri indépendamment de la maison et de faciliter les interventions ultérieures. Pour un seul point lumineux et une ou deux prises au maximum, le tableau divisionnaire n’est pas obligatoire, mais la clarté de l’installation en bénéficie souvent.
Peut-on utiliser une simple rallonge pour alimenter un abri de jardin ?
Une rallonge enroulée ou un câble posé au sol ne constitue pas une solution durable ni conforme pour alimenter un abri. Ce type de branchement est toléré de manière très ponctuelle, pour un outil utilisé à la journée par exemple, mais pas pour un usage permanent avec éclairage, congélateur ou chauffage. Un circuit dédié, protégé au tableau et posé en gaine enterrée, reste la seule approche fiable et sécurisée.
Quelle profondeur respecter pour enterrer le câble entre la maison et l’abri ?
Pour une installation domestique standard, la gaine électrique contenant le câble est généralement enterrée à une profondeur de l’ordre de 50 à 60 cm, avec un lit de sable au fond et un grillage avertisseur placé au-dessus. Cette profondeur protège le câble des chocs courants lors des petits travaux de jardin et respecte les bonnes pratiques décrites dans la réglementation.
Doit-on installer un différentiel 30 mA spécifique pour l’abri de jardin ?
Il est fortement conseillé de protéger le départ vers l’abri par un dispositif différentiel 30 mA, qu’il soit spécifique ou intégré à un interrupteur différentiel regroupant plusieurs circuits extérieurs. Dans certains cas, un différentiel dédié à l’abri offre un confort supplémentaire, car il permet de localiser un défaut sans couper d’autres circuits de la maison.
Qui doit réaliser le raccordement final au tableau électrique ?
La création du départ au tableau, le raccordement des conducteurs et la vérification des protections devraient être réalisés par un électricien qualifié. Le particulier peut participer à certaines étapes préparatoires, comme l’ouverture de la tranchée ou la pose de la gaine, mais le raccordement final et les tests de sécurité relèvent d’une compétence professionnelle, afin de garantir la conformité à la norme NF C 15-100.
