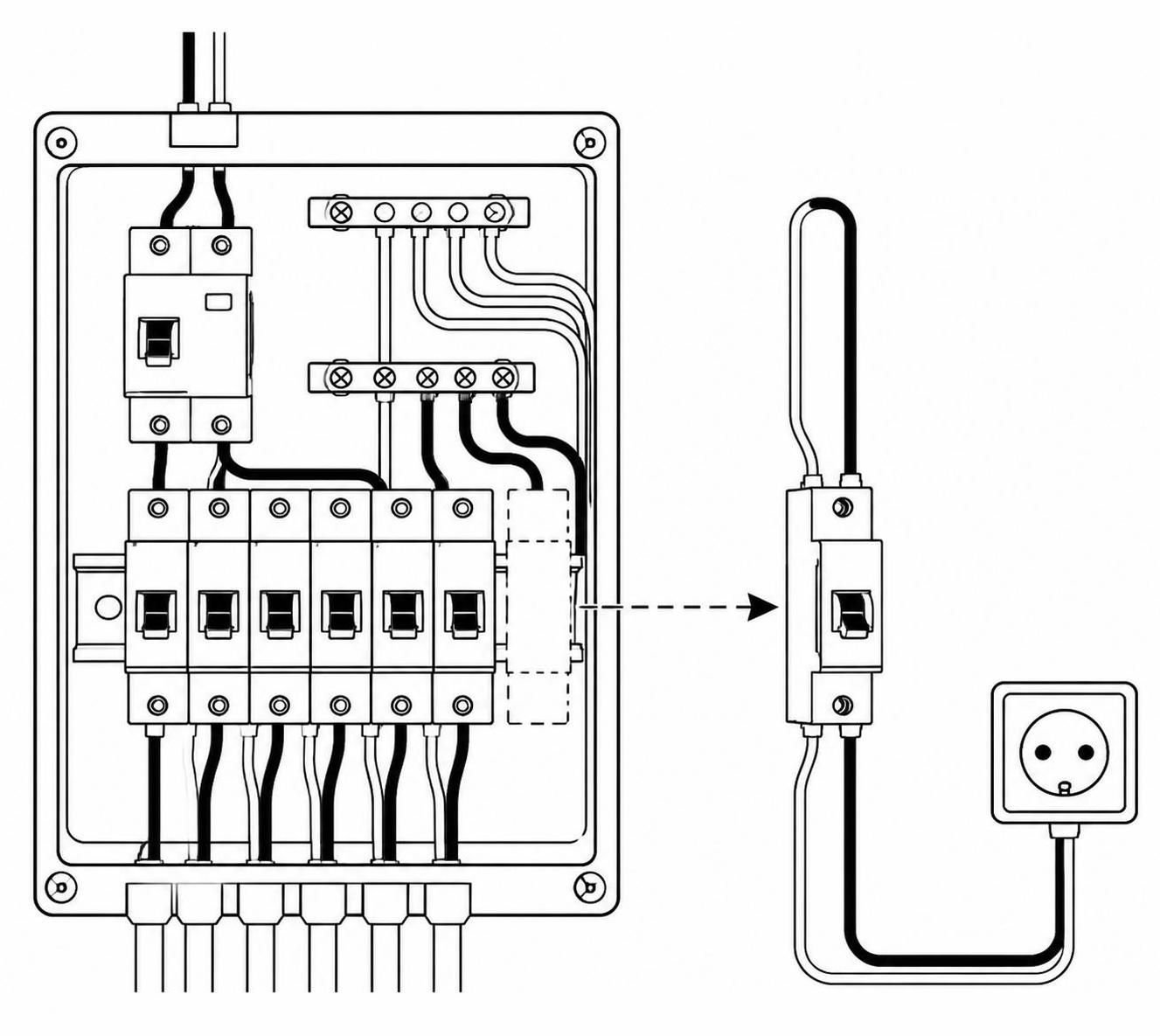

Lorsqu’il s’agit de moderniser son habitat ou d’accueillir de nouveaux équipements, la capacité à ajouter un circuit dans un tableau électrique existant fait toute la différence entre une installation énergique et fiable, et des solutions de fortune aux risques potentiels. Allonger le nombre de prises, préparer l’arrivée d’une borne de recharge ou d’une PAC, tout commence par un tableau électrique évolutif, conforme aux dernières normes et orchestré avec précision. Avec la croissance des usages électriques et la priorité donnée à la sécurité domestique, savoir maîtriser ces opérations permet de prendre un virage décisif vers un logement sûr, économe et prêt pour l’avenir connecté. Effectuer ces modifications réclame démarche, méthode, et connaissance claire de la norme NF C 15-100 – la clef de voûte de la protection des biens et des personnes. Ce guide propose une route balisée : du choix du disjoncteur à la répartition des charges, chaque étape s’inscrit dans une logique d’efficacité et d’organisation, sans perdre de vue la simplicité nécessaire à une maintenance future. Pour les particuliers prudents, les artisans rigoureux ou les bricoleurs motivés, le geste est précis, le risque maîtrisé, et le résultat : un habitat sécurisé, à l’image des meilleurs cockpit de mission.
| Peu de temps ? Voici l’essentiel : |
|---|
| Couper le courant et vérifier l’absence de tension avant toute intervention |
| Choisir le calibre adapté de disjoncteur et respecter la norme NF C 15-100 |
| Soigner le câblage : peigne, repère des neutres, terre commune et serrage contrôlé |
| Prioriser la sécurité, prévoir l’usage futur et étiqueter clairement chaque circuit ajouté |
Maîtriser la sécurité et la conformité pour ajouter un circuit sur un tableau électrique existant
La gestion du tableau électrique ne laisse aucune place à l’improvisation. Ajouter un circuit dans un tableau déjà en service s’accompagne d’un principe non négociable : la sécurité du logement et de ses occupants. D’entrée, il faut isoler physiquement l’installation en coupant l’appareil général de commande et de protection (« AGCP »), ce disjoncteur général qui, comme la poignée d’éjection en vol, isole instantanément le système de toute tension.
Le repérage vient ensuite. Avant le moindre démontage, l’étiquetage temporaire du tableau – rangée active, interrupteurs différentiels concernés, circuits existants – permet de garder le cap et d’éviter toute confusion. Un tableau organisé aujourd’hui, c’est une intervention facilitée lors de la prochaine opération, en évitant toute recherche fastidieuse ou diagnostic flou. Ce n’est pas du perfectionnisme, mais une clé d’intervention rapide et sûre.
Le contrôle visuel de l’intérieur du coffret s’impose : nombre d’emplacements libres sur le rail DIN, type de peigne d’alimentation (vertical ou horizontal), distribution des neutres et des terres, et disposition des modules existants. Chaque composant doit rester accessible et identifiable, sans écrasement ni tension sur les fils. Un coffret ventilé avec câblages bien agencés permet de limiter le risque de surchauffe, tout en favorisant l’efficacité lors du montage.
L’outillage s’inscrit dans la même logique : tournevis isolés, pinces à dénuder, coupe-fils, gants appropriés, testeur de tension, voire un tournevis dynamométrique pour contrôler le couple de serrage. Cette discipline s’étend à chaque étape, du dénudage millimétré à l’engagement précis des conducteurs dans les borniers. Un simple oubli de serrage peut, à moyen terme, provoquer l’échauffement d’un point de contact et, par là même, générer un risque difficilement perceptible avant l’incident.
La norme NF C 15-100 structure l’ensemble de l’intervention. Elle définit – selon les pièces, l’usage, la sensibilité du matériel branché – le type d’interrupteur différentiel à utiliser (AC, A ou F), la répartition des charges et la séparation des circuits prioritaires (salles de bain, cuisines, IRVE, équipements électroniques sensibles). Ignorer ce cadre réglementaire, c’est s’exposer à des anomalies, mais aussi à une sécurité réduite et à une non-conformité en cas de revente ou de contrôle.
Un cas de figure illustre cette réalité : l’ajout, dans une maison, d’un circuit lumineux extérieur combiné à une prise étanche IP55. L’opération doit rester segmentée, chaque composant suivant sa propre ligne, son propre disjoncteur adapté, et rejoignant un bornier terre commun. Même simplicité, même lisibilité pour les tests futurs. Organiser le coffret – c’est penser à la maintenance et à l’évolution du logement.
Risques classiques à éviter ? Mélanger des neutres sur un bornier, minorer l’importance du serrage ou négliger la compatibilité du peigne. Ce sont les trois pièges majeurs qui, dans le temps, conduisent au déclenchement intempestif ou à la panne latente. Un tableau documenté, câblé avec soin et vérifié méthodiquement réduit ces aléas et garantit une sécurité durable, essentielle à l’heure des équipements connectés. Prochaine étape : le choix technique au cœur de la protection électrique.
Choisir le calibre de disjoncteur et la section de câble adaptée à chaque nouveau circuit
Le dimensionnement d’un circuit électrique relève d’une véritable stratégie de protection. L’objectif est précis : chaque circuit doit résister aux surintensités, éviter les surcharges et rester adapté à l’appareil branché. Avant de fixer un disjoncteur, la norme NF C 15-100 impose une réflexion sur trois axes : l’usage du circuit, la section du conducteur (en cuivre), et la protection différentielle associée.
Chaque usage impose sa propre règle : un renforcement du plan de travail cuisine, la création d’un nouveau circuit prises dans le salon ou l’ajout d’une borne de recharge de véhicule électrique. À chaque type de charge, sa logique. Voici un tableau de référence indispensable pour structurer le choix :
| Usage du circuit | Disjoncteur (courbe C) | Section câble (Cu) | Type différentiel | Observations |
|---|---|---|---|---|
| Éclairage | 10 A | 1,5 mm² | Type AC | 8 points maxi / circuit |
| Prises gĂ©nĂ©rales | 16 A | 2,5 mm² | Type AC | 8 socles maxi – voir cuisine Ă part |
| Prises dédiées cuisine | 20 A | 2,5 mm² | Type AC | Plan de travail et électroménager séparés |
| Plaque de cuisson | 32 A | 6 mm² | Type A | Charge électronique, fuite DC |
| Lave-linge | 20 A | 2,5 mm² | Type A | Spécifique moteur |
| IRVE (borne VE) | 40 A (typique) | 10 mm² | Type A, détection DC intégrée | Conformité notice impérative |
La chute de tension se contrôle aussi, surtout sur les longues distances. Pour un garage séparé ou un équipement extérieur, augmenter la section des fils permet d’éviter toute perte de puissance. Il en va de même pour un chauffe-eau électrique : la section doit suivre le calibrage précis du disjoncteur et sa distance au tableau.
Autre point-clé : la sélectivité. En répartissant les circuits sous plusieurs différentiels, on évite la coupure générale dès qu’un défaut apparaît. Chaque groupe reste indépendant, à l’image d’une équipe spécialisée pour chaque mission importante. Pour les équipements à l’électronique fragile ou les prises spécifiques (salle de bain, garage, IRVE), la sélection du bon différentiel (type A pour les courants à composante continue) est impérative.
Les règles d’or à retenir sont : ne jamais sous-dimensionner son installation, anticiper les besoins futurs (modules libres pour extensions), et respecter les sens de raccordement (phase/neutre/terre). Cela garantit, non seulement, une évolution sans heurts de la consommation, mais aussi une maintenance simplifiée en cas de diagnostic ou d’extension ultérieure. En avance sur son temps, une installation bien pensée facilite aussi la conformité lors de contrôles réglementaires ou de revente du bien.
Liste des vérifications indispensables avant de poser un disjoncteur
- Emplacement disponible sur le rail DIN
- Compatibilité du peigne d’alimentation (marque, capacité)
- Section réelle des conducteurs existants
- Type d’interrupteur différentiel en amont
- Repérage du neutre associé
- Identification claire de la borne terre
Pour conclure ce segment, la clé réside dans l’anticipation et la méthode. Un circuit correctement dimensionné est la boussole d’une sécurité sans faille et d’une efficacité sans surprise pour les années à venir.
Les étapes méthodiques pour installer un nouveau circuit dans le tableau électrique
Le montage d’un disjoncteur sur un tableau électrique existant requiert une organisation chirurgicale, afin de garantir la fiabilité sans générer de perturbations sur les circuits en service. Au fil du temps, cette structure s’avère précieuse, tant pour déployer de nouveaux usages que pour simplifier la maintenance ou le dépannage lors de diagnostics futurs.
Le processus se divise en huit étapes clés : sécurité, préparation, découpe, installation, raccordement, organisation du câblage, vérification, et étiquetage. Chacune verrouille la précédente pour empêcher tout oubli fatal.
- Couper et vérifier : arrêter l’AGCP, contrôler l’absence de tension, consigner la zone de travail.
- Préparer l’emplacement : identifier le rail DIN et libérer la place sous le bon différentiel.
- Mesurer et couper : dimensionner précisément les longueurs de conducteurs phase, neutre et terre, puis dénuder avec soin.
- Clipser le module : engager le disjoncteur à l’emplacement prédéfini, vérifier l’alignement sur le rail et avec le peigne.
- Raccorder l’alimentation : introduire les languettes du peigne dans les bornes, positionner les fils, serrer au couple indiqué.
- Raccorder la sortie : connecter les nouveaux conducteurs en aval vers les Ă©quipements et branchements cibles, assembler la terre sur le bornier commun.
- Organiser le câblage : courbures douces, pas de tirage sur les bornes, cables regroupés et colliers discrets.
- Contrôler et repérer : vérifier chaque serrage, tester la continuité à l’aide d’un multimètre, étiqueter la nouvelle protection avec précision.
Un bon exemple se rencontre lors de la création d’un nouveau circuit de prises avec terre dans un salon. Le disjoncteur 16 A protège jusqu’à 8 prises en 2,5 mm² sans surcharge. À chaque étape, le testeur de tension valide l’absence de défaut et le positionnement de la phase, alors que l’étiquetage facilite l’identification rapide lors de futures interventions.
Si besoin, il existe des outils avancés pour repérer les fils électriques dans un mur. En respectant cette gestuelle et en vérifiant soigneusement chaque étape, on sécurise non seulement l’opérateur, mais aussi toute la chaîne électrique du logement pour des années de tranquillité.
Cas pratiques, extensions avancées et montage d’interrupteurs différentiels supplémentaires
L’évolution du foyer pousse souvent le tableau électrique à ses limites. Ajouter une borne de recharge pour véhicule électrique, une pompe à chaleur ou simplement renforcer la sécurité de circuits sensibles exige la création d’un groupe différentiel dédié, une opération stratégique.
L’ajout d’un interrupteur différentiel 30 mA impose de réserver deux modules sur le tableau, l’alimentation de l’entrée avec un peigne ou répartiteur spécifique et la distribution du neutre sur un bornier dissocié. Cette architecture est essentielle pour la sélectivité : isoler efficacement une partie du tableau en cas de problème, et ainsi éviter la coupure totale de l’installation sur une simple fuite à la terre d’un appareil.
Les peignes d’alimentation doivent alors être choisis en parfaite compatibilité avec les modules à raccorder, évitant toute surchauffe par sous-dimensionnement ou assemblage de marques différentes, source malheureuse de points chauds et de dysfonctionnements. Un repère de sécurité : chaque élément du système doit respecter les spécifications de courant nominal et d’assemblage.
Pour des équipements de forte puissance – IRVE, PAC, four à résistance – la section des câbles, le calibrage du disjoncteur, et le type du différentiel (souvent type A avec détection DC) obéissent aux instructions de la notice fabricant, sous peine de voir la protection inopérante face à une fuite de courant d’une borne récente ou d’un appareil sophistiqué. Cette rigueur s’étend à toute forme d’extension, pour garantir un maintien du confort et la sécurité de l’ensemble du réseau, même en cas de sollicitation intensive.
Le rôle des dispositifs – disjoncteur, interrupteur, interrupteur-sectionneur – mérite d’être clarifié. Le disjoncteur s’occupe des surcharges et courts-circuits, l’interrupteur commande simplement l’allumage, tandis que l’interrupteur-sectionneur offre une isolation totale du circuit à des fins de maintenance. Dans une architecture soignée, chaque composant a sa fonction dédiée, minimisant les risques de panne systémique.
Cette organisation se retrouve sur tous types de biens, du studio à la villa : séparation des usages critiques, protection renforcée sur des circuits gourmands, et diagnostics simplifiés en cas de panne. Un tableau bien pensé aujourd’hui, c’est un patrimoine protégé, et une extension toujours possible demain sans démolir l’existant.
Tests, mise en service et premières vérifications après l’intégration d’un circuit
Après le montage, la vérification s’érige en véritable garde-fou avant la remise en tension de la maison. Chaque intervention se termine par une série de tests, à l’œil d’abord : vérification du bon positionnement des capots, de la solidité des vis, de l’absence de brins métalliques errants, puis à l’outil : test fonctionnel de chaque différentiel via le bouton « T », alimentation successive des circuits et mesures à l’aide d’un multimètre.
En cas de déclenchement d’un disjoncteur ou d’un différentiel, la marche à suivre reste identique : isoler d’abord l’appareil branché au bout du circuit, vérifier les points de raccordement au tableau (peigne, bornes), puis tester la ligne à vide. Si le différentiel tombe, suspecter une fuite de courant ; si seul le disjoncteur tombe, envisager un court-circuit ou une surcharge. Ce plan de dépannage systématique transforme l’incident en simple diagnostic, bien loin de la frustration des recherches hasardeuses.
Les erreurs classiques à éviter se trouvent principalement dans le mauvais appariement des neutres et dans les serrages trop faibles ou excessifs. Un mauvais calibre exposera à des coupures intempestives ou à une protection inefficace. L’étiquetage, ultime rempart contre l’oubli, permet à tout professionnel ou occupant du logement de comprendre, en un regard, la logique de distribution du tableau électrique.
Documenter la modification s’impose comme une bonne pratique : une photo nette du coffret, un schéma synthétique et une note sur le calibre posé. Ce simple effort facilite grandement les diagnostics futurs ou une revente, évitant toute reconstitution complexe de l’historique des interventions.
En respectant cette discipline, l’ajout d’un circuit ne crée ni perturbation, ni surprise. Il s’inscrit dans une trajectoire maîtrisée, renforcée par la validation successive de chaque module installé et par la transmission d’informations précises au prochain intervenant. Le logement évolue, la sécurité demeure, et la conformité grandit, mission après mission.
Quel calibre de disjoncteur choisir pour un circuit prises classiques ?
Pour des prises classiques, un disjoncteur de 16 A courbe C avec des conducteurs en 2,5 mm² convient (maximum 8 prises par circuit). Pour la cuisine, privilégiez des circuits dédiés en 20 A.
Comment éviter qu’un nouveau disjoncteur ne fasse sauter tout le tableau ?
Il est essentiel de bien associer le neutre au différentiel concerné, de positionner correctement le peigne d’alimentation, et de répartir les charges sous plusieurs différentiels pour éviter l’effet domino lors d’un défaut.
Peut-on raccorder n’importe quel fil sur une borne de disjoncteur ?
Non, chaque fil doit respecter une section minimale, une couleur normalisée (phase en rouge/marron/noir, neutre en bleu, terre en vert/jaune), et être inséré jusqu’au fond sans brin libre. Le serrage doit être effectué selon le couple recommandé pour chaque module.
Quelles prĂ©cautions avant d’ajouter un circuit extĂ©rieur (prise ou lumière) ?
Prévoyez des équipements étanches (IP55 minimum), un disjoncteur adapté (10 ou 16 A selon l’usage), et un raccordement précis de la terre. Identifiez clairement le circuit et testez la protection différentielle avant la mise en service.
Comment repérer rapidement les circuits après modification du tableau ?
Identifiez chaque élément ajouté par une étiquette claire sur le tableau, complétez votre schéma d’installation et, idéalement, prenez une photo du coffret modifié pour faciliter toute intervention ultérieure.
