Quelle section de câble pour un chauffe-eau 200L

Un chauffe-eau électrique de 200 litres ne se choisit pas uniquement selon la taille du foyer ou le volume disponible dans le cellier. Son alimentation électrique doit aussi être calibrée avec précision. La question de la section de câble est donc centrale : un conducteur trop petit peut chauffer, une protection mal choisie peut déclencher sans raison ou, pire, laisser passer une anomalie. L’objectif est simple : alimenter durablement le ballon avec un circuit stable, protégé et conforme.

Pour un modèle de 200 L classique, la puissance se situe souvent entre 1 800 W et 3 000 W. Dans la grande majorité des logements, la solution de référence reste un câble rigide 3G 2,5 mm² sur un circuit dédié protégé par un disjoncteur de 20 A. Le volume du ballon n’impose pas à lui seul une section supérieure : c’est avant tout la puissance de la résistance, la distance jusqu’au tableau et le mode de pose du câble qui orientent le choix. Direction une installation qui tient la charge, sans échauffement ni surprise.

En bref :

• 2,5 mm² est la section habituelle pour un chauffe-eau 200 L jusqu’à 3 000 W.
• Le ballon doit être sur un circuit spécialisé, sans prise, éclairage ou autre appareil raccordé dessus.
• La protection usuelle est un disjoncteur divisionnaire de 20 A, placé sous un interrupteur différentiel 30 mA.
• Le câble comporte trois conducteurs : phase, neutre et terre, soit un 3G 2,5 mm².
• Une longue distance, une puissance inhabituelle ou une installation triphasée demandent une vérification plus poussée.

Section de câble pour un chauffe-eau 200L : la règle de base

Un chauffe-eau de 200 litres est un ballon à accumulation. Il chauffe l’eau progressivement grâce à une résistance électrique et peut fonctionner plusieurs heures, notamment pendant les heures creuses. Ce fonctionnement prolongé impose une alimentation fiable. La bonne question n’est donc pas seulement « quel câble pour 200 litres ? », mais plutôt : quelle intensité le chauffe-eau consomme-t-il et dans quelles conditions le câble est-il installé ?

Sur une alimentation monophasée de 230 V, l’intensité peut être estimée en divisant la puissance par la tension. Un appareil de 2 400 W appelle environ 10,4 A. Un modèle de 3 000 W atteint environ 13 A. Un conducteur en cuivre de 2,5 mm², correctement posé et protégé, est donc adapté à ce type d’usage résidentiel. C’est la section minimale habituellement retenue pour le circuit spécialisé d’un chauffe-eau électrique à accumulation.

La mention 3G 2,5 mm² mérite une lecture simple. Le chiffre 3 désigne les trois conducteurs nécessaires : la phase, le neutre et la terre. La lettre G signifie qu’un conducteur vert et jaune de protection est inclus. Enfin, 2,5 mm² correspond à la section de cuivre de chaque fil. Cette terre n’est jamais facultative. Elle offre un chemin sécurisé au courant de défaut et participe au déclenchement des protections en cas de problème d’isolement.

Le cas de Marc illustre bien cette logique. Dans une maison rénovée, son ballon de 200 L affichait 2 200 W. Le tableau était situé à huit mètres du cellier. Un câble 3G 2,5 mm² sous gaine, raccordé à un disjoncteur 20 A, répondait parfaitement au besoin. L’erreur aurait été de reprendre un ancien circuit de prises en 1,5 mm² sous prétexte que le chauffe-eau ne tire qu’une dizaine d’ampères. Un ballon fonctionne longtemps et mérite sa propre trajectoire électrique.

Un ballon de 200 L peut parfois intégrer une résistance de 3 000 W, mais sa capacité reste secondaire pour le choix du conducteur. Deux appareils de même volume peuvent avoir des puissances différentes. La première vérification consiste donc à lire la plaque signalétique, généralement placée sur le flanc ou sous le capot de l’appareil. Elle indique la puissance en watts, la tension et parfois les prescriptions de raccordement du fabricant.

Le repère à retenir est net : pour un chauffe-eau 200 L domestique standard, le 3G 2,5 mm² sur circuit dédié constitue la base solide de la mission.

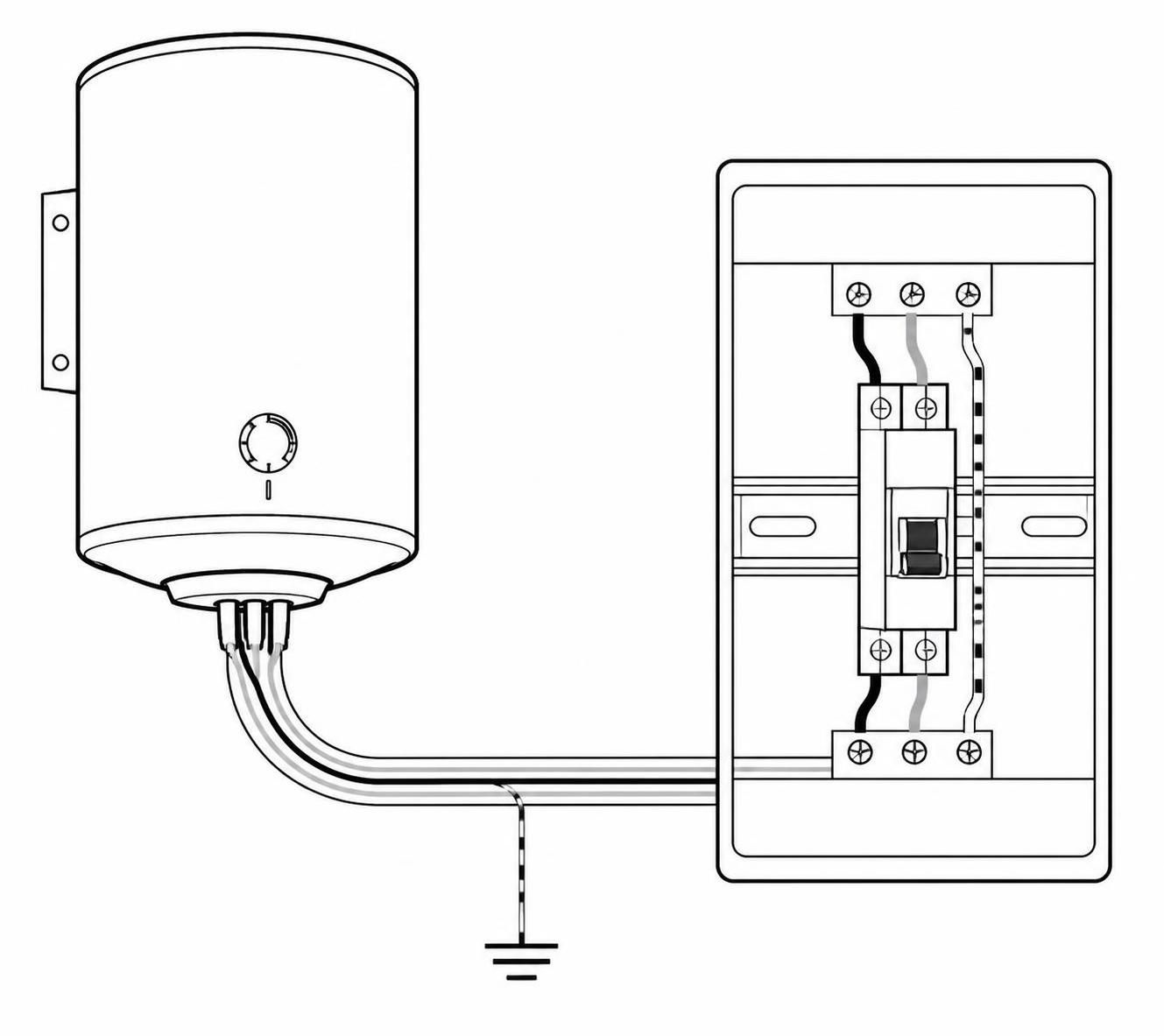

Branchement chauffe-eau 200L : disjoncteur, différentiel et circuit dédié

Le câble n’agit jamais seul. Il forme une équipe avec le tableau électrique, le disjoncteur et l’interrupteur différentiel. Chaque élément a une fonction précise. Le conducteur transporte l’énergie. Le disjoncteur protège le circuit contre les surintensités et les courts-circuits. L’interrupteur différentiel 30 mA protège les personnes contre les défauts d’isolement. On sécurise ce circuit comme on verrouille un cockpit avant décollage : aucune pièce ne doit manquer.

La norme NF C 15-100 prévoit un circuit spécialisé pour un chauffe-eau électrique. Cela signifie que le départ depuis le tableau n’alimente qu’un seul équipement : le ballon. Il n’est pas admissible d’ajouter une prise de service, un lave-linge, un radiateur ou l’éclairage du garage sur ce même départ. Cette séparation facilite le diagnostic, limite les surcharges et assure une protection cohérente.

Dans l’habitat courant, le départ est généralement organisé de la manière suivante :

1. Un interrupteur différentiel de sensibilité 30 mA protège le groupe de circuits.
2. Un disjoncteur divisionnaire de 20 A maximum protège la ligne du chauffe-eau.
3. Un câble rigide 3G 2,5 mm² relie le tableau à l’appareil ou à sa boîte de raccordement.
4. Un contacteur heures creuses peut être installé pour piloter la chauffe selon le signal du compteur.
5. La terre est raccordée au bornier prévu sur le chauffe-eau et reliée au réseau de terre du logement.

Le disjoncteur de 20 A ne force pas le ballon à consommer 20 A. Il fixe une limite de protection adaptée à une ligne en 2,5 mm². Un chauffe-eau de 2 400 W consommera environ 10,4 A, selon sa puissance réelle et la tension du réseau. Le disjoncteur ne doit donc pas être choisi au hasard, ni augmenté parce qu’il déclenche : un déclenchement répété signale un défaut, une surcharge ou un problème de câblage à identifier.

Le choix d’un 16 A peut exister pour certains appareils moins puissants, lorsque la documentation technique le prévoit et que le circuit est conçu en conséquence. Toutefois, la pratique résidentielle la plus courante pour un ballon à accumulation reste 2,5 mm² associé à 20 A. Cette configuration laisse une marge adaptée aux puissances usuelles et simplifie l’évolution ultérieure de l’équipement.

Le contacteur jour/nuit, aussi appelé contacteur heures creuses, ne modifie pas la section du câble de puissance. Il commande la mise en route de la chauffe selon les plages tarifaires transmises par le compteur. Le circuit de commande, distinct du circuit de puissance, est généralement protégé par un petit disjoncteur de 2 A. Il ne faut pas confondre ces deux départs : l’un pilote, l’autre alimente réellement la résistance.

Une vérification élémentaire consiste à tester périodiquement le bouton « test » de l’interrupteur différentiel. Ce contrôle doit provoquer sa coupure. S’il ne réagit pas, la protection doit être examinée par un professionnel. Le différentiel ne remplace jamais une terre en bon état : ces deux sécurités se complètent.

Pour visualiser la logique du tableau, cette recherche vidéo peut aider à reconnaître les équipements, sans remplacer le schéma du fabricant ni une intervention qualifiée.

Un câble bien dimensionné devient réellement sûr seulement lorsqu’il est associé à une ligne indépendante, une terre continue et des protections correctement calibrées.

Quelle section de câble choisir selon la puissance et la distance du chauffe-eau

Le 2,5 mm² convient à la plupart des chauffe-eau 200 L, mais un diagnostic sérieux ne s’arrête pas à cette règle. La longueur entre le tableau et le ballon, le cheminement des conducteurs, la température ambiante et le regroupement avec d’autres câbles influencent la capacité réelle du circuit. Lorsque le câble est long ou noyé dans un ensemble de gaines très chargé, sa température peut augmenter davantage. La mission consiste alors à limiter l’échauffement et la chute de tension.

La chute de tension correspond à la légère diminution de tension entre le tableau et l’appareil. Plus le trajet est long, plus cette baisse est importante. Pour un chauffe-eau standard installé à dix ou quinze mètres du tableau, le 2,5 mm² reste habituellement confortable. En revanche, dans une grande maison où le ballon est placé à l’autre extrémité d’un sous-sol, un calcul devient utile. Une alimentation de 40 ou 50 mètres n’a pas le même comportement qu’une liaison de cinq mètres.

Le passage à une section de 4 mm² peut être envisagé lorsque le constructeur demande une puissance supérieure à 3 000 W, quand la longueur est importante ou dans un cas de pose défavorable. Ce n’est pas une règle automatique liée au volume de 200 litres. Mettre du 4 mm² sur un disjoncteur 20 A n’est pas dangereux en soi, mais peut être inutile, plus coûteux et plus difficile à raccorder dans certains appareillages. La protection doit toujours être cohérente avec le conducteur et les recommandations du matériel.

Les installations triphasées demandent une prudence supplémentaire. Certains chauffe-eau peuvent être raccordés en triphasé, avec une résistance répartie sur trois phases. Le schéma de couplage dépend alors de la plaque constructeur. Une erreur de pontage ou de répartition peut endommager la résistance ou provoquer des déclenchements. Dans cette configuration, le dimensionnement ne se déduit pas d’une recette monophasée : il doit suivre la notice et, si nécessaire, être validé par un électricien.

Le type de câble a également son importance. Pour une installation fixe dans une gaine, une cloison ou une saignée, les conducteurs rigides sont adaptés aux borniers de tableau et aux raccordements permanents. Le câble souple est réservé à certains usages mobiles ou à des raccordements prévus par le fabricant. Les différences de construction, de sertissage et de raccordement sont détaillées dans ce guide sur la différence entre câble rigide et câble souple.

Autre exemple de terrain : dans un pavillon, le propriétaire voulait déplacer son ballon de 200 L dans un garage, à 35 mètres du tableau. Son chauffe-eau de 2 500 W restait compatible avec un circuit classique sur le papier, mais le trajet passait dans une gaine déjà occupée par plusieurs départs. Le choix n’a pas consisté à tirer un câble au hasard. Le cheminement, le mode de pose et la chute de tension ont été contrôlés avant de définir une solution fiable.

Il faut aussi éviter les raccords improvisés. Une rallonge, un domino accessible derrière le ballon ou une connexion dans une boîte non adaptée ne constituent pas une alimentation pérenne. Si un câble doit être prolongé pendant une rénovation, le raccord doit rester accessible, être logé dans une boîte appropriée et respecter la continuité de la terre. Les bonnes méthodes sont expliquées dans l’article consacré à la façon de rallonger un câble proprement.

La puissance indique le point de départ ; la distance et le mode de pose décident si le 2,5 mm² reste la bonne trajectoire ou si une étude plus précise s’impose.

Installation d’un chauffe-eau 200L dans la salle de bains et les pièces techniques

Le bon câble ne suffit pas si l’appareil est installé dans un emplacement risqué. Un chauffe-eau 200 L pèse lourd une fois rempli : il peut dépasser 250 kg avec l’eau. Il doit être fixé sur un support compatible ou complété par un trépied adapté lorsque la cloison n’est pas porteuse. Le raccordement électrique doit rester accessible pour l’entretien, sans pouvoir entrer en contact avec les parties chaudes de l’appareil ou les éléments hydrauliques susceptibles de fuir.

Dans une salle de bains, la norme NF C 15-100 organise l’espace autour de la baignoire ou de la douche en volumes de sécurité. L’idée est de tenir compte de la proximité de l’eau et du risque de contact humain avec des masses métalliques. Un ballon est idéalement placé hors volume, donc à distance de la zone de projection d’eau. Certaines configurations dans les volumes autorisés répondent à des règles plus strictes, notamment avec une protection différentielle 30 mA, mais elles exigent une analyse précise de la pièce.

Une pièce technique, un cellier, une buanderie ou un garage hors gel offrent souvent des conditions plus favorables. Le local doit néanmoins être ventilé et permettre l’accès au groupe de sécurité. Laisser un espace devant le ballon facilite la maintenance : remplacement du groupe, vidange, contrôle du raccordement et intervention sur le thermostat. Une installation enfermée derrière un coffrage impossible à ouvrir transforme une simple opération d’entretien en chantier complexe.

Le cheminement du câble doit être propre et protégé. Dans une rénovation, le passage en gaine ICTA dans une cloison est courant. Une saignée dans un mur doit respecter les règles de construction et ne jamais fragiliser un élément porteur. Avant d’ouvrir une paroi, il est prudent de comprendre les précautions à prendre pour tirer des câbles dans un mur porteur. Une solution en moulure, en goulotte ou dans un faux plafond peut parfois être plus sûre et plus simple.

Le raccord hydraulique participe aussi à la sécurité globale. L’arrivée d’eau froide reçoit un groupe de sécurité, chargé de limiter la surpression dans la cuve et de permettre la vidange. Un siphon raccordé à l’évacuation évite les écoulements au sol. Une légère évacuation d’eau pendant les phases de chauffe peut être normale, car l’eau se dilate. En revanche, un écoulement continu ou abondant doit être diagnostiqué.

La température de stockage est généralement réglée autour de 55 à 60 °C. Cette plage aide à limiter le développement bactérien tout en évitant une consommation inutilement élevée. Un mitigeur thermostatique en sortie peut compléter la protection contre les brûlures, surtout dans un foyer avec enfants ou personnes fragiles. Il mélange l’eau chaude stockée et l’eau froide pour fournir une température d’usage plus stable aux robinets.

Le fil conducteur du chantier de Claire est parlant. Son ballon de 200 L devait prendre place au-dessus d’un lave-linge dans une petite buanderie. Le réseau électrique était correct, mais l’accès au groupe de sécurité était impossible une fois le meuble installé. La solution n’a pas été de masquer l’ensemble : l’aménagement a été revu pour conserver une trappe et une évacuation visible. Un logement plus moderne ne doit jamais devenir moins maintenable.

Une vidéo de pose peut aider à repérer les composants, mais chaque salle de bains, chaque mur et chaque tableau présentent leurs propres contraintes.

Un chauffe-eau bien placé protège autant le logement qu’un tableau bien câblé : accessibilité, fixation, évacuation et éloignement de l’eau forment un même bouclier.

Erreurs à éviter pour le câble d’un chauffe-eau 200L et contrôles utiles

La première erreur consiste à croire qu’un ballon de 200 L peut être raccordé sur une prise électrique classique. Même si la puissance paraît modérée, un chauffe-eau est un équipement fixe à fonctionnement prolongé. Une prise peut se desserrer, chauffer ou être partagée avec d’autres usages. Le circuit spécialisé évite ce scénario. Il part du tableau, traverse son cheminement protégé et arrive directement à la boîte de raccordement de l’appareil.

Une autre mauvaise pratique consiste à utiliser du 1,5 mm² parce que ce câble est déjà présent dans une cloison. Le 1,5 mm² est très courant pour l’éclairage, mais il ne correspond pas au circuit standard d’un chauffe-eau à accumulation protégé en 20 A. Il ne faut pas adapter la protection au câble existant sans vérifier l’ensemble de la conception. Lorsque le circuit n’est pas conforme, la bonne réponse consiste à tirer une nouvelle ligne adaptée.

Le repérage des conducteurs mérite la même rigueur. Le fil bleu est réservé au neutre. Le vert et jaune est exclusivement destiné à la terre. La phase est généralement rouge, marron, noir ou d’une autre couleur autorisée hors bleu et vert-jaune. Respecter ces conventions simplifie chaque dépannage futur. Un câble mal repéré peut devenir un piège pour la personne qui intervient plusieurs années après la pose.

Avant toute intervention, la coupure au disjoncteur général ne suffit pas comme geste isolé. L’absence de tension doit être vérifiée avec un appareil de mesure adapté, puis l’intervention doit rester limitée aux compétences réelles de chacun. Retirer le capot d’un ballon peut exposer à des bornes sous tension, à un thermostat défaillant ou à des fils fragilisés par la chaleur. En présence d’une odeur de plastique chaud, de traces brunes sur les connexions ou de déclenchements répétitifs, le chauffe-eau doit être mis hors service et contrôlé.

Voici les contrôles visuels et fonctionnels qui apportent une première lecture utile :

• Vérifier que le circuit du ballon possède son propre disjoncteur identifié au tableau.
• Contrôler que les borniers sont serrés, sans cuivre apparent ni gaine fondue.
• Vérifier la présence effective du conducteur vert-jaune au chauffe-eau.
• Tester l’interrupteur différentiel 30 mA à l’aide de son bouton dédié.
• Observer le groupe de sécurité et son évacuation, sans obstruction ni fuite anormale.
• Comparer la puissance inscrite sur le ballon avec le calibre du circuit et la section installée.

Il est également utile de distinguer le problème électrique de la panne de production d’eau chaude. Si le disjoncteur reste enclenché mais que l’eau demeure froide, la résistance, le thermostat, le contacteur heures creuses ou la commande du compteur peuvent être en cause. Si le disjoncteur tombe immédiatement, un défaut d’isolement ou un court-circuit est plus probable. Ces symptômes ne se résolvent pas en remplaçant systématiquement le disjoncteur par un calibre supérieur.

Le recours à un professionnel est particulièrement judicieux lorsque le tableau est ancien, qu’aucune terre n’est visible, que le ballon est placé dans une salle de bains, que le câble doit traverser un mur complexe ou qu’un raccordement triphasé est envisagé. Pour une pose simple, le coût de la main-d’œuvre varie selon la région, l’accessibilité et les travaux annexes. Un devis détaillé doit préciser la création du circuit, les protections, le contacteur éventuel, les raccordements hydrauliques et la mise en service.

La modernisation peut aussi devenir une occasion d’optimiser la consommation. Un contacteur heures creuses correctement réglé, une programmation cohérente et une température raisonnable évitent de chauffer l’eau au mauvais moment. Les chauffe-eau connectés ou thermodynamiques apportent d’autres possibilités, mais ils ne dispensent jamais d’un circuit électrique conforme.

La règle finale de terrain est simple : aucun dépannage ne justifie de contourner une protection ou de sous-dimensionner un câble. La sécurité reste le premier bouton à activer.

Un chauffe-eau de 200 litres exige-t-il forcément un câble de 4 mm² ?

Non. Pour un ballon électrique domestique de 200 L dont la puissance est comprise entre 1 800 et 3 000 W, un câble 3G 2,5 mm² sur circuit dédié est généralement la solution adaptée. Le 4 mm² se justifie pour une puissance plus élevée, une grande longueur de ligne ou une contrainte de pose particulière.

Quel disjoncteur installer pour un chauffe-eau 200 L ?

Un disjoncteur divisionnaire de 20 A maximum est couramment utilisé avec un câble de 2,5 mm² pour le circuit spécialisé d’un chauffe-eau à accumulation. Il doit être placé sous la protection d’un interrupteur différentiel 30 mA.

Peut-on brancher un chauffe-eau sur une prise de courant ?

Non. Un chauffe-eau électrique fixe doit être alimenté par une ligne dédiée venant du tableau électrique. Une prise standard ou une rallonge ne constituent pas une solution adaptée à un appareil qui fonctionne longtemps et chauffe fortement.

Pourquoi faut-il raccorder la terre du chauffe-eau ?

La terre permet l’évacuation d’un courant de défaut vers le réseau de protection et favorise le déclenchement des dispositifs de sécurité. Elle réduit le risque d’électrisation en cas de défaut d’isolement dans l’appareil.

Le contacteur heures creuses change-t-il la section du câble ?

Non. Le contacteur pilote les périodes de fonctionnement du chauffe-eau, mais ne modifie pas le dimensionnement du circuit de puissance. La section dépend surtout de la puissance de l’appareil, de la longueur du câble et des conditions de pose.
