La généralisation de la voiture électrique bouleverse les habitudes d’installation électrique à domicile. Installer une borne de recharge ne se résume pas à fixer un boîtier au mur : tout repose sur une sélection minutieuse de la section du câble alimentant la borne. Derrière ce choix apparemment technique, on trouve des enjeux majeurs de sécurité, de performance et de conformité réglementaire. Un mauvais dimensionnement expose à une recharge lente, des surchauffes, voire une interruption complète. En Île-de-France, où les parkings résidentiels sont parfois éloignés des tableaux électriques, le défi se complexifie encore. Ce dossier s’adresse à tous : particuliers, artisans, gestionnaires de parcs ou amateurs de techniques. Il vise une trajectoire claire – comme un circuit bien câblé – vers une installation sereine et performante, en toute conformité avec la norme NF C 15-100. Direction un habitat sécurisé, sans surchauffe ni surprise.
| Peu de temps ? Voici l’essentiel : |
|---|
| Adapter la section du câble à la puissance (7, 11 ou 22 kW) et à la longueur pour éviter toute perte d’efficacité. |
| Respecter la norme NF C 15-100 et la section 7-722 avec circuit dédié, protection différentielle et disjoncteur spécial. |
| Choisir des câbles de qualité (U1000 R2V par exemple) et ajuster les gaines selon environnement et connectivité. |
| Confier l’installation à un électricien certifié IRVE, surtout au-delà de 3,7 kW, pour garantir sécurité et assurance. |
Section de câble et puissance de la borne : le binôme incontournable pour une recharge performante
Dimensionner la section du câble pour une borne de recharge n’est jamais un exercice approximatif. C’est une mission d’importance majeure, car ce binôme section-puissance conditionne l’efficacité du dispositif et garantit la tranquillité d’utilisation. Chaque installation électrique évolue selon trois paramètres : la puissance maximale de la borne (exemple : 7,4 kW, 11 kW, 22 kW), la longueur de câble entre le tableau électrique et le point de recharge, ainsi que le mode d’alimentation (monophasé ou triphasé).
En pratique, les installations domestiques adoptent généralement une borne de 7,4 kW en monophasé, idéale pour une recharge nocturne complète. Un câble de 6 mm² est conseillé jusqu’à 15 mètres. Sur des distances supérieures, la section passe à 10 mm² pour limiter la chute de tension et prévenir toute surchauffe. Pour une solution qui monte en gamme, notamment sur du 11 kW en triphasé, la norme recommande des sections de 6 à 10 mm² (câble du type H07RN-F 5G10). Cela accélère la recharge pour les véhicules plus gourmands en énergie et s’adapte à des usages fréquents.
Les modèles de 22 kW, réservés aux usages intensifs ou entreprises, l’exigent encore plus : au minimum 10 mm², parfois jusqu’à 16 mm² selon la distance. Il serait tentant de croire qu’un surdimensionnement est toujours plus sûr, mais attention, la taille du câble impacte aussi le coût et la facilité d’installation. Par exemple, une borne 22 kW pour un parking résidentiel d’entreprise nécessitera plusieurs dizaines de mètres de câble – d’où la nécessité de bien évaluer la distance avant tout perçage ou tranchée.
La section de câble choisie selon la puissance reste la clé de voûte d’une recharge rapide, fiable et sans surprise pour votre véhicule. S’il y a hésitation, mieux vaut demander un avis professionnel pour allier conformité, efficacité et économies à long terme.
Calculer précisément la section du câble : norme NF C 15-100, chute de tension et sécurité au cœur du dispositif
Rien n’est laissé au hasard dans une installation de borne de recharge : la norme NF C 15-100, renforcée par sa section 7-722, fournit les garde-fous indispensables. Cette réglementation impose, pour chaque circuit de recharge, un disjoncteur dédié courbe C (calibre selon la puissance), un interrupteur différentiel type A ou B (sensibilité 30 mA), et bien entendu un câble adapté à l’intensité et à la longueur de la ligne. Objectif : une installation qui ne disjoncte pas sous la pression, mais reste réactive en cas d’incident.
Le dimensionnement ne se limite pas à lire des tableaux : il implique le calcul de la chute de tension admissible. Pour les circuits de recharge de véhicule électrique, la perte ne doit pas dépasser 2 %, ce qui est plus strict que pour le reste de la maison (3 %). Prenons un cas concret : pour une borne monophasée de 7,4 kW éloignée de 20 m, la norme recommande au minimum 10 mm² pour absorber les 32A et garantir un fonctionnement optimal même lors des pics de consommation.
Quand l’installation se fait en triphasé, chaque phase doit être traitée avec rigueur : un 11 kW jouera la carte du câble 5G6 mm² sur 20 m mais devra passer à 10 mm² sur des distances plus longues pour maîtriser la résistance accrue. Plus la distance entre le tableau général et la borne augmente, plus la section monte.
Illustrons l’impact concret d’un mauvais choix de câble : une section inadaptée fait grimper la résistance, engendre des pertes d’énergie, et peut même provoquer des coupures fréquentes de sécurité, voire un risque de court-circuit. Pire, une non-conformité interdit l’obtention d’une attestation de conformité, essentielle pour être couvert en cas de sinistre.
Consultez notre article sur la section de câble d’un circuit 32A pour approfondir ces méthodes de calcul, et appliquez-les avant chaque commande de matériel : rien n’est plus frustrant qu’un câble remplacé en urgence pour cause de surchauffe.
Tableau indicatif : section recommandée selon puissance et distance
| Puissance de la borne | Monophasé/triphasé | Longueur max (m) | Section minimale (mm²) | Usage type |
|---|---|---|---|---|
| 3,7 kW | Monophasé | 20 | 2,5 | Recharge lente, petit véhicule |
| 7,4 kW | Monophasé | 15 | 6 | Usage domestique classique |
| 7,4 kW | Monophasé | 25 | 10 | Distance accrue, sécurité renforcée |
| 11 kW | Triphasé | 20 | 6 | Usage familial intensif |
| 22 kW | Triphasé | 20 | 10 | Usage professionnel ou flotte |
| 22 kW | Triphasé | 40 | 16 | Longue distance, parkings collectifs |

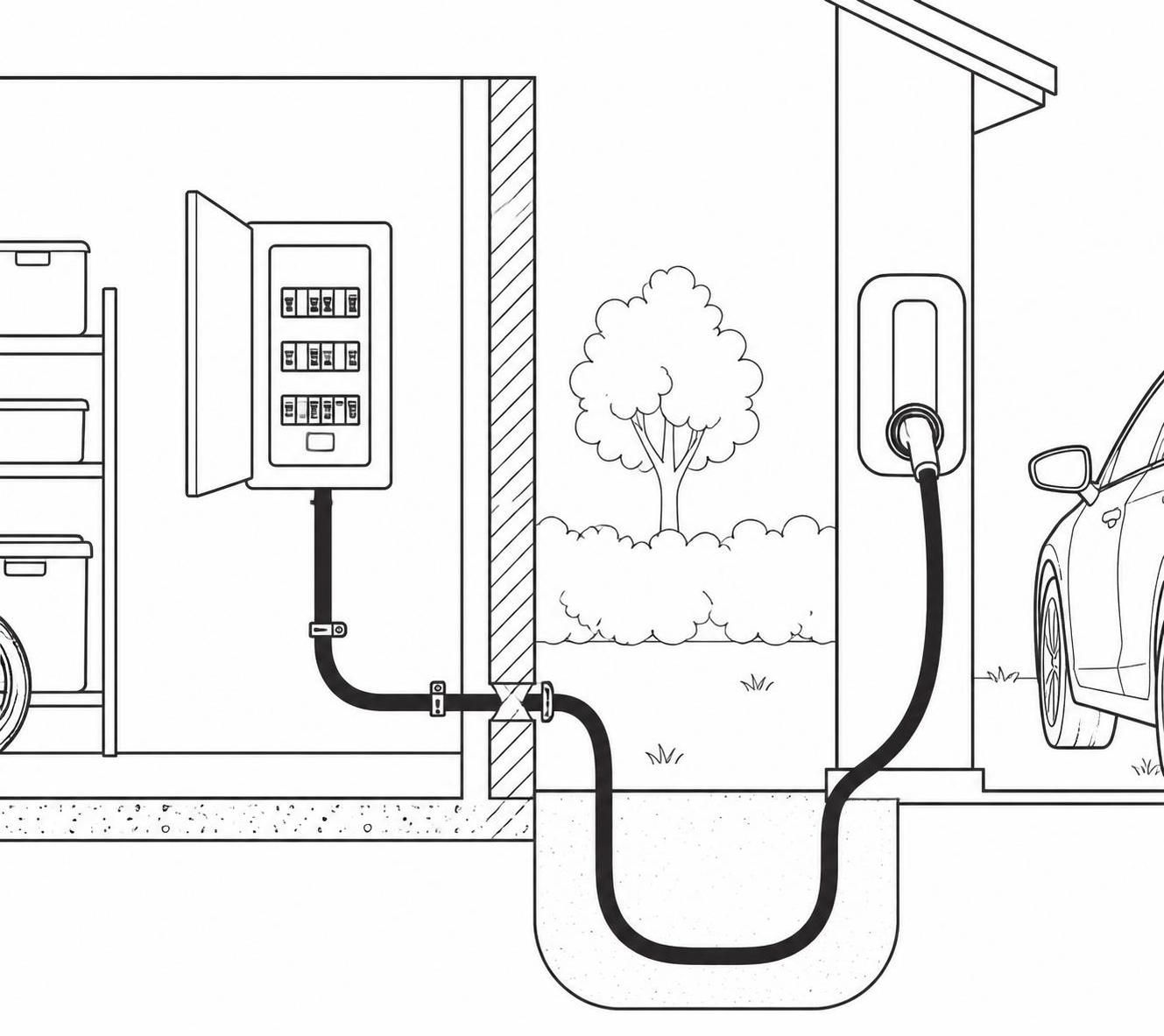

Matériaux, environnement et mode de pose : choisir le bon câble pour borne de recharge
Le choix du câble ne s’arrête pas à la section nominale : encore faut-il adopter la bonne référence technique et veiller au mode de pose. Les câbles du type U1000 R2V dominent aujourd’hui car ils assurent une parfaite résistance aux contraintes mécaniques, à l’eau (IP65) et aux variations de température. Pour des installations extérieures, des gaines du type TCP50 ou TCP63, respectant le rayon minimum de courbure et une profondeur réglementaire, sont impératives pour protéger le faisceau.
Pour les bornes connectées, l’utilisation d’un câble RJ45 (pour la gestion intelligente de la recharge et le suivi de la consommation) impose d’ajuster la gaine, parfois en passant de 50 à 63 mm de diamètre interne. Cela garantit la facilité de maintenance et l’évolution future de votre infrastructure. Ici, aucune improvisation n’est permise : une gaine trop étroite compromettra l’opérabilité, une trop large grimpera inutilement le coût.
Le cuivre reste la référence pour garantir une excellente conductivité, mais le choix entre câble rigide ou souple suscite parfois des interrogations. Pour vous situer, découvrez la différence entre câble rigide et souple. Dans l’habitat, le câble rigide (R2V) simplifie la pose fixe, tandis que le souple (H07RN-F) est recommandé pour des usages mobiles ou temporaires. Autre critère : le respect des contraintes environnementales. Une pose enterrée réclame une attention particulière au niveau du fond de tranchée (sable ou gravier), du grillage avertisseur, et du cheminement afin d’éviter toute dégradation accidentelle.
Avant d’encastrer la moindre gaine, posez-vous la question de la praticité : faut-il absolument saigner le mur ou existe-t-il des alternatives sans dégâts ? Un point essentiel pour les infrastructures déjà rénovées ou les bâtiments des années 1970–2000.
Recommandations pratiques pour une pose sécurisée :
- Estimez la distance précise entre tableau et borne avant de commander le câble.
- Choisissez la gaine adaptée (TCP50 ou TCP63 selon nombre de conducteurs et éventuel RJ45).
- Préférez le cuivre massif pour assurer une conductivité optimale, résistant à l’échauffement.
- Respectez le rayon de courbure et la profondeur d’enfouissement normatifs (idéalement à 60 cm pour zones carrossables).
- Ajoutez un grillage avertisseur afin d’éviter toute coupure lors de travaux ultérieurs.
- Consultez un professionnel pour la mise à la terre et le tirage des câbles dans des environnements contraints.
Mise en œuvre IRVE : protections, raccordements et pièges à éviter pour une conformité totale
Installer une borne de recharge, c’est enclencher une mission sécurité avant tout. Les installations de bornes électriques IRVE (Infrastructure de Recharge pour Véhicule Électrique) exigent une vigilance accrue sur plusieurs axes : repérage du circuit, installation d’une protection différentielle de type spécifique, programme de gestion de la charge et respect scrupuleux du circuit dédié.
Chaque tableau électrique intègre désormais un disjoncteur courbe C, adapté à la puissance de la borne. Cela sécurise toute surcharge et déconnexion rapide en cas de défaut. Pour aller plus loin dans la sécurisation, un interrupteur différentiel dédié (A, B, F selon le constructeur de l’auto) s’impose, calibré à la sensibilité réglementaire (30 mA) et conforme à la typologie du véhicule (pour mieux comprendre la gestion des watts sur une prise électrique).
L’arrivée des bornes communicantes complexifie l’installation avec l’ajout de câbles réseau (RJ45) – un point qui doit être anticipé à la commande pour éviter les tracas lors de la pose. Par ailleurs, certaines voitures requièrent une bobine MNx ou une certification Z.E. Ready, impliquant un ajustement du calibrage.
La sécurité de toute installation IRVE repose aussi sur l’intervention d’un professionnel agréé – une exigence incontournable au-delà de 3,7 kW pour être à la fois assuré et raccord avec le constructeur du véhicule. Une erreur à ce stade pourrait annuler la garantie de l’auto ou celle du logement.
Un cas réel permet d’illustrer les écueils les plus fréquents : sous-dimensionner la section de câble sur une longue distance dans un parking collectif aboutit à une succession d’interrupteurs qui sautent, une borne inutilisable les soirs d’hiver et parfois une lourde facture de remise en conformité. La vigilance sur cette étape évite les fiascos coûteux.
Tableau : erreurs typiques à éviter lors d’une installation IRVE
| Erreur fréquente | Conséquence | Solution recommandée |
|---|---|---|
| Section de câble sous-dimensionnée | Surchauffe, coupures, usure prématurée | Augmenter la section, respecter NF C 15-100 |
| Absence de différentiel dédié | Risque de choc électrique, non-conformité | Installer un différentiel calibré 30 mA type A/B |
| Utilisation d’une gaine trop étroite | Difficulté de maintenance, non-évolutif | Anticiper l’ajout (RJ45…), prendre une gaine adaptée |
| Non-respect de la terre (<100 Ohms) | Danger sur véhicule et utilisateurs | Vérifier la résistance et la liaison équipotentielle |
| Câblage sans professionnel agréé IRVE | Assurance et garantie véhicule perdues | Faire appel à un expert certifié |
Coût, évolutivité et points-clés pour anticiper les besoins de demain
Le dimensionnement correct de la section de câble pour une borne de recharge ne se limite pas à une question de performance : c’est aussi un critère économique et évolutif. Un surdimensionnement raisonné permet de préparer une montée en puissance (passer de 7 à 22 kW, intégrer une gestion intelligente ou doubler la borne pour deux véhicules au fil des années). Pourtant, chaque mètre de câble supplémentaire et chaque millimètre carré gagné s’additionnent sur la facture finale.
À titre d’exemple, pour un projet résidentiel de 7,4 kW sur 20 mètres en Île-de-France, la fourniture et la pose du câble dans les règles de l’art se situent souvent entre 250 € et 400 €, auxquels s’ajoutent le disjoncteur, l’interrupteur différentiel et la main d’œuvre IRVE. Sur du triphasé et des distances XXL (type 22 kW sur 40 mètres de parking souterrain), la facture grimpe à 700–1200 €, incluant la fourniture en cuivre haute section, la gaine renforcée et la main d’œuvre qualifiée.
Pour anticiper une possible évolution, il peut être judicieux d’opter pour une section légèrement supérieure et une gaine plus large à l’installation – ainsi il ne sera pas nécessaire de tout refaire en cas d’acquisition d’un second véhicule ou d’une montée en gamme. Pour des idées sur la meilleure façon de tirer une ligne électrique vers un garage ou pour rallonger un câble proprement, il existe des solutions expertes adaptées à chaque configuration.
Réaliser dès aujourd’hui une installation conforme et bien calibrée, c’est garantir l’avenir de votre équipement, éviter des frais ultérieurs et sécuriser durablement votre logement. Cap sur un habitat tourné vers l’électromobilité, prêt pour les défis de demain.
Section de câble pour borne de recharge 7 kW : quelle longueur maximale ?
Pour une borne 7,4 kW (monophasĂ©), la section de 6 mm² est adaptĂ©e jusqu’Ă 15 mètres. Au-delĂ , privilĂ©giez 10 mm² pour limiter la perte de tension sous 2 % et garantir une recharge performante.
Pourquoi installer un disjoncteur dédié à la borne de recharge ?
Un disjoncteur courbe C dédié protège la ligne de recharge contre les surintensités spécifiques à ce type d’utilisation et assure une meilleure sélectivité. Il garantit aussi la conformité à la norme NF C 15-100 (section 7-722).
Peut-on passer un câble de borne de recharge sans saigner le mur ?
Oui, il existe des solutions : baguettes électriques en surface, goulottes, ou passage en faux plafond. Cela évite les dégâts inutiles, surtout dans le neuf ou les rénovations récentes.
Faut-il choisir un câble souple ou rigide pour une borne de recharge ?
Le rigide (type R2V) est recommandé pour la pose fixe en logement. Le souple (type H07RN-F) convient en extérieur ou pour les longueurs importantes, grâce à sa flexibilité.
Quel impact d’un câble trop fin sur la recharge du véhicule ?
Un câble sous-dimensionné entraîne des chutes de tension, une recharge beaucoup plus lente, un échauffement dangereux et des coupures inopinées. Il met aussi en péril la garantie de l’installation et du véhicule.
