Qu’est-ce qu’un onduleur solaire ?

L’essor du solaire dans l’habitat, en neuf comme en rénovation, place l’onduleur au centre des discussions entre particuliers, artisans et bureaux d’étude. Ce boîtier, souvent relégué au second plan dans les devis, conditionne pourtant la qualité de l’électricité produite, la sécurité de l’installation et la rentabilité sur la durée. Dans un contexte de hausse du prix de l’énergie et de généralisation de l’autoconsommation, comprendre ce qu’est un onduleur solaire, son rôle précis et ses limites devient indispensable pour faire les bons choix, éviter les mauvaises surprises et dialoguer sereinement avec son installateur.

Un foyer qui se lance dans le photovoltaïque découvre très vite un univers de termes techniques : courant continu, courant alternatif, rendement, MPPT, micro-onduleur, hybride, compatibilité batterie, etc. Sans explication claire, difficile de distinguer l’essentiel de l’accessoire. Pourtant, quelques repères simples suffisent pour savoir si un matériel est cohérent avec vos besoins : autoconsommation partielle ou totale, site isolé, toiture ombragée, projet d’extension, couplage à une borne de recharge ou à un compteur communicant. En s’appuyant sur des exemples concrets de chantiers et sur les bonnes pratiques de la profession, il est possible de démystifier cet appareil clé de l’installation photovoltaïque, tout en gardant en tête les enjeux de sécurité électrique et de conformité réglementaire.

Onduleur solaire photovoltaïque : rôle, principe et place dans l’installation

L’onduleur solaire, parfois appelé convertisseur solaire ou régulateur photovoltaïque, est le maillon qui rend l’énergie de vos panneaux réellement exploitable au quotidien. Les modules produisent un courant continu (DC) variable, dépendant de l’ensoleillement, de la température et de l’orientation. Or tout l’univers domestique – prises, éclairages, électroménager, chauffage électrique – fonctionne en courant alternatif (AC) 230 V, synchronisé avec la fréquence du réseau public.

Concrètement, l’onduleur assure plusieurs fonctions essentielles :

• Conversion DC/AC : transformer un courant continu de 12 à 48 V (voire plus selon les chaînes de panneaux) en un courant alternatif 230 V utilisable dans le logement.
• Adaptation au réseau : caler la tension et la fréquence sur celles du réseau pour permettre l’injection (vente de surplus ou revente totale).
• Optimisation de la production via le suivi du point de puissance maximale (MPPT).
• Surveillance de l’installation grâce aux interfaces connectées et aux systèmes de sécurité internes.

Sur un chantier typique de maison individuelle, les panneaux en toiture sont câblés en chaînes et convergent vers l’onduleur, lui-même raccordé au tableau électrique via une ligne dédiée protégée par disjoncteur et interrupteur différentiel adaptés. Cet ancrage au tableau impose le respect des règles de la norme NF C15-100 et des évolutions réglementaires, régulièrement commentées dans des dossiers spécialisés comme les futures normes électriques 2026.

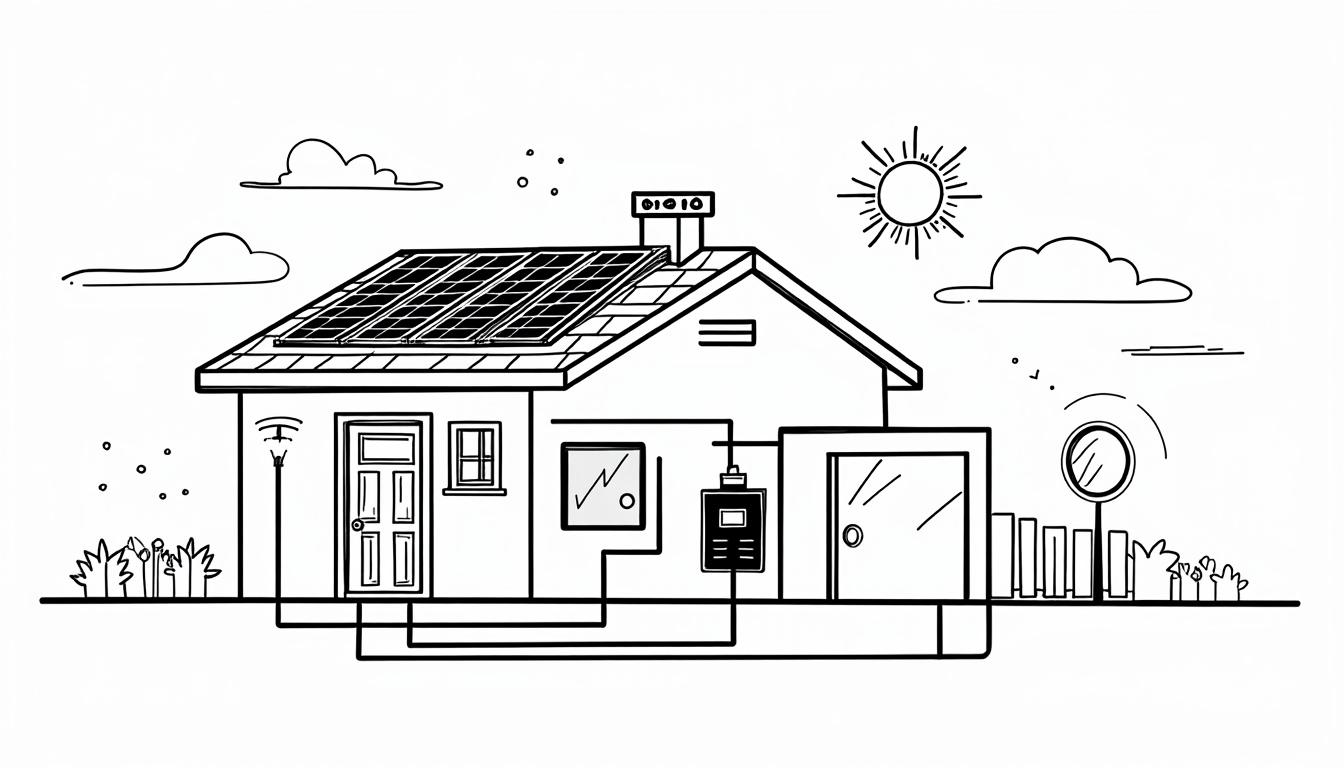

Pour mieux visualiser cette place centrale, le schéma suivant est utile.

À l’intérieur du boîtier, un circuit de puissance basé sur des transistors à découpage recompose une sinusoïde alternative à partir du courant continu. Ce « jeu de commutations commandées » paraît abstrait, mais son impact est très concret : un onduleur bas de gamme, mal dimensionné ou mal réglé se traduit par un rendement médiocre, une usure prématurée ou des coupures intempestives.

Un bon onduleur moderne assure aussi :

• La gestion de la tension : limitation des surtensions, déconnexion automatique en cas d’anomalie réseau.
• La protection des équipements : filtrage des harmoniques et de la qualité de l’onde pour ne pas dégrader les appareils sensibles.
• Le suivi à distance : application mobile ou interface web, souvent couplée à des alertes d’entretien.

Les données de production et de consommation deviennent ainsi lisibles pour l’utilisateur, un peu comme les informations d’un compteur communicant. La comparaison avec le réseau est d’autant plus intéressante si l’installation est associée à un compteur évolué ; pour mieux interpréter ces informations, certains guides expliquent par exemple comment choisir entre compteur triphasé ou monophasé selon la configuration du logement.

Comprendre cette « passerelle intelligente » entre toiture et tableau est la première étape avant d’aborder les différents types d’onduleurs disponibles sur le marché.

Types d’onduleurs solaires : string, micro-onduleurs, hybrides et autres solutions

Le terme « onduleur solaire » recouvre en réalité plusieurs familles de matériels, chacune ayant ses forces et ses limites. Le choix ne se fait jamais au hasard : taille de l’installation, risques d’ombrages, projet de stockage sur batterie ou non, budget, profil de consommation… Tous ces paramètres entrent en jeu. Prenons le cas d’un couple qui rénove une maison de 120 m² avec toiture à pans multiples et arbres à proximité. Le même type d’onduleur ne conviendra pas forcément à ce foyer et à une grande toiture plein sud sans masques solaires.

Les principales catégories sont les suivantes :

• Onduleur de chaîne (string)
• Micro-onduleurs
• Onduleurs avec optimiseurs de puissance
• Onduleurs centraux
• Onduleurs hybrides, compatibles avec le stockage

Onduleur de chaîne : la solution standard et économique

L’onduleur string centralise la conversion pour une ou plusieurs chaînes de panneaux raccordés en série. Il convient bien aux installations résidentielles classiques, sans ombrage significatif, et reste souvent la solution la plus abordable. Placé en général dans un garage ou un local technique sec et ventilé, il est simple à entretenir (dépoussiérage régulier, contrôle visuel des connexions).

Ses atouts principaux :

• Coût d’achat contenu pour une puissance donnée.
• Technologie éprouvée, largement maîtrisée par les installateurs.
• Entretien limité et facilement accessible.

Son inconvénient majeur : les panneaux étant en série, un seul module ombragé ou défaillant peut faire chuter la production de toute la chaîne, comme la résistance la plus faible d’un circuit. De plus, le diagnostic d’un panneau problématique demande parfois plus de temps.

Micro-onduleurs : indépendance des panneaux et suivi précis

Les micro-onduleurs se fixent directement derrière chaque panneau, ou parfois pour deux modules. La conversion DC/AC se fait alors panneau par panneau. Ce principe rend chaque module quasi autonome : un panneau à l’ombre n’entraîne pas la chute de toute l’installation.

Avantages concrets :

• Production préservée en cas d’ombres locales ou partielles.
• Suivi très détaillé : visualisation de la production par panneau.
• Durée de garantie souvent longue, pouvant aller jusqu’à 20-25 ans.

En rénovation, c’est souvent la solution retenue lorsque la toiture présente :

• Plusieurs orientations (sud/est/ouest) ;
• Des cheminées, lucarnes ou arbres créant des ombres variables ;
• Un projet d’extension progressive de la centrale solaire.

Le point de vigilance reste le coût : en moyenne, les micro-onduleurs augmentent le prix de l’installation d’environ 20 %, mais ce surcoût est souvent compensé par la production mieux optimisée.

Optimiseurs de puissance, onduleurs centraux et hybrides

Les optimiseurs de puissance se placent derrière chaque panneau, comme des micro-onduleurs, mais la conversion DC/AC se fait toujours dans un onduleur de chaîne central. On obtient ainsi :

• Indépendance des modules vis-à-vis des ombres,
• Diagnostic module par module,
• Coût intermédiaire entre string simple et micro-onduleurs.

Les onduleurs centraux, eux, ressemblent à de grandes armoires. Ils sont réservés aux installations professionnelles ou agricoles de grande puissance et ne concernent que rarement le résidentiel.

Les onduleurs hybrides forment enfin la nouvelle génération très prisée. Ils gèrent simultanément :

• La conversion DC/AC pour le logement ;
• Le stockage du surplus dans des batteries dédiées ;
• Le basculement automatique en cas de coupure réseau (sur modèles prévus pour).

Pour une maison isolée ou un secteur soumis à des coupures fréquentes, c’est une solution particulièrement intéressante. Ces appareils arbitrent en temps réel : consommer, stocker ou injecter sur le réseau. Pour tirer pleinement profit de ces fonctionnalités, il est pertinent de savoir lire un schéma électrique domestique et comprendre comment le stockage s’insère dans l’installation globale.

Une fois le type défini, reste à dimensionner et à positionner correctement l’onduleur pour qu’il délivre tout son potentiel, sans compromettre la sécurité de l’installation.

Les aspects strictement électriques – protections, sections de câbles, distances – prennent ensuite le relais et nécessitent une attention toute particulière.

Dimensionnement et performance d’un onduleur solaire pour l’habitat

Choisir un onduleur ne se résume pas à cocher une case « 3 kW » ou « 6 kW » sur un devis. Un bon dimensionnement prend en compte la puissance crête des panneaux, le profil de consommation du foyer, le type de raccordement (autoconsommation, vente totale, site isolé) et la qualité du réseau local. Un appareil sous-dimensionné saturera trop vite ; un appareil surdimensionné fonctionnera loin de sa zone de rendement optimal et coûtera plus cher à l’achat.

Puissance nominale et rendement : deux paramètres clés

La puissance nominale de l’onduleur, exprimée en W ou en VA, doit être cohérente avec la puissance totale des panneaux. Par exemple, pour une installation de 3 000 Wc, on choisira souvent un onduleur autour de 3 kW, parfois légèrement inférieur ou supérieur selon la stratégie retenue (légère surcharge côté panneaux pour optimiser la production annuelle, par exemple).

Le rendement traduit la proportion d’énergie réellement convertie en courant alternatif utile. Les meilleurs modèles atteignent aujourd’hui plus de 97 %, certains dépassant même 98 %. Sur la durée de vie de l’installation, ces quelques pourcents font une différence notable sur le nombre de kilowattheures utilisés ou vendus.

• Rendement ≥ 96 % : qualité correcte pour du résidentiel.
• Rendement ≥ 97 % : très bon niveau, recommandé pour maximiser la production.
• Rendement ≥ 98 % : haut de gamme, souvent associé à des fonctionnalités avancées.

À ces critères s’ajoutent d’autres paramètres : plage de tension d’entrée, nombre d’entrées MPPT, compatibilité batterie, connectivité, etc. Examiner ces données avec un professionnel aide à choisir un matériel adapté plutôt qu’un simple « boîtier standard ».

Suivi MPPT et optimisation quotidienne

Le Maximum Power Point Tracking (MPPT) est l’algorithme qui ajuste en temps réel la tension de fonctionnement des panneaux pour en tirer le maximum d’énergie, quelles que soient les conditions (nuages, température, salissures). Sans ce suivi fin, une partie non négligeable de la production serait perdue.

Dans la pratique :

• Un onduleur avec un seul MPPT convient pour une seule orientation de toiture.
• Deux ou plusieurs MPPT sont conseillés dès que l’installation comporte plusieurs orientations ou inclinaisons.
• Les micro-onduleurs implémentent le MPPT directement au niveau de chaque panneau.

Ce suivi est d’autant plus intéressant quand il est couplé à un système de monitoring. Les applications proposées par les fabricants permettent de visualiser :

• La courbe de production journalière,
• Les comparaisons entre jours ensoleillés et nuageux,
• Les alertes en cas de baisse anormale de performance.

Associer ces données à celles de votre installation intérieure (tableau, circuits principaux) permet parfois de déceler des anomalies, comme des surcharges ou des déclenchements répétés de protections. Dans ce cas, il est utile de s’appuyer sur des ressources détaillées décrivant quoi faire en cas de court-circuit à la maison afin de réagir sans précipitation.

Une fois la partie dimensionnement clarifiée, la question de l’emplacement et du raccordement au tableau électrique reste déterminante pour la sécurité et le confort d’utilisation.

L’onduleur ne vit pas seul dans son coin : il interagit avec l’ensemble de votre installation, de la prise de terre aux protections différentielles.

Emplacement, raccordement et sécurité électrique de l’onduleur solaire

La performance d’un onduleur ne dépend pas uniquement de sa fiche technique. Son implantation physique, sa ventilation, la qualité des liaisons électriques et le respect des distances maximales avec les panneaux sont tout aussi importants. Un bon matériel mal posé peut perdre une partie de sa durée de vie et générer des incidents évitables.

Choisir le bon emplacement : frais, sec et accessible

Pour un onduleur de chaîne résidentiel, trois règles simples guident l’implantation :

• Proximité des panneaux : idéalement à moins de 10 m pour limiter les pertes en courant continu.
• Locaux protégés : pièce sèche, abritée de la pluie, sans variations extrêmes de température.
• Accessibilité : emplacement permettant un contrôle visuel, une intervention de maintenance et un remplacement futur.

Un garage, une buanderie ventilée ou un local technique conviennent souvent très bien. En revanche, un grenier très chaud ou un placard mal ventilé sont à éviter, car la chaleur accélère le vieillissement des composants électroniques. De la même manière, le cheminement des câbles doit respecter des règles strictes de protection mécanique et de séparation des circuits.

Intégration au tableau électrique et protections associées

Raccorder un onduleur au tableau implique d’ajouter des disjoncteurs adaptés et, selon les cas, des parafoudres. Les prescriptions de la NF C15-100 et les évolutions réglementaires imposent :

• Une ligne dédiée entre l’onduleur et le tableau, avec section de câble correcte.
• Un dispositif de coupure clairement identifié pour isoler la production solaire.
• Des protections différentielles et des disjoncteurs compatibles avec le courant généré.

Cette partie est cruciale : une mauvaise coordination des protections peut entraîner des déclenchements en cascade, voire laisser passer des défauts dangereux. Pour ceux qui souhaitent mieux visualiser cette architecture, il est utile de consulter des ressources qui expliquent comment brancher des panneaux solaires en autoconsommation en respectant la logique du tableau domestique.

Le respect de ces points n’est pas qu’une question de conformité : c’est aussi la garantie que tout électricien intervenant plus tard sur le logement saura qu’une source de production locale est présente, limitant les risques de manœuvres dangereuses.

Température, poussière et entretien régulier

Un onduleur est ventilé – par convection naturelle ou forcée – et produit de la chaleur. Une température ambiante élevée, combinée à une poussière importante, est le cocktail idéal pour réduire sa durée de vie. Les bonnes pratiques à appliquer sont simples :

• Maintenir quelques centimètres de dégagement autour du boîtier.
• Éviter les sources de chaleur directe (chaudière, rayonnement solaire en façade sud non protégée).
• Nettoyer périodiquement les grilles d’aération avec un aspirateur à puissance modérée.

Certains modèles affichent des messages d’alerte en cas de surchauffe ou d’anomalie de fonctionnement. Ignorer ces signaux peut conduire à des déclenchements répétés, voire à une panne définitive. Un contrôle annuel, surtout sur des installations un peu anciennes, est souvent une bonne idée.

Parce que ces appareils sont désormais connectés et liés à des scénarios d’usage plus larges (recharge de véhicule électrique, gestion de chauffage, etc.), ils interfacent de plus en plus avec des systèmes d’habitat connecté et de domotique, dont il est judicieux de comprendre les enjeux.

Onduleur solaire, domotique et gestion intelligente de l’énergie

Un onduleur récent n’est plus seulement un convertisseur : il devient un véritable « cerveau » énergétique, capable de dialoguer avec d’autres équipements du logement. Ce pilotage intelligent permet de consommer l’électricité solaire au bon moment, de délester certains circuits ou de préférer la production locale au réseau lorsque cela a du sens.

Surveillance connectée et optimisation de l’autoconsommation

La plupart des fabricants proposent désormais des interfaces web ou des applications mobiles permettant :

• De visualiser en temps réel la production photovoltaïque.
• De suivre l’historique sur plusieurs mois ou années.
• De recevoir des notifications en cas d’erreur ou de baisse de rendement.

Couplée à des prises connectées, à des contacteurs pilotés ou à des thermostats intelligents, cette connaissance permet de décaler certains usages (chauffe-eau, lave-linge, recharge de vélo ou véhicule électrique) vers les heures de forte production. Des dossiers consacrés aux innovations dans la domotique et l’habitat connecté illustrent comment ces interactions s’intègrent dans un logement moderne.

Exemple typique : programmer un chauffe-eau électrique pour se lancer lorsque la production dépasse un certain seuil, plutôt que la nuit. L’onduleur fournit l’information, la domotique exécute les ordres, et la facture d’énergie s’en trouve allégée.

Interaction avec les autres éléments de l’installation

Dans un habitat rénové ou neuf, l’onduleur peut interagir avec :

• Une borne de recharge domestique, pour privilégier la recharge solaire.
• Un chauffage électrique piloté, afin de limiter les appels de puissance simultanés.
• Un système de stockage sur batterie, pour lisser la consommation.

Cette orchestration suppose une bonne lecture des schémas et une compréhension des circuits. Les particuliers les plus curieux peuvent se familiariser avec la logique des circuits grâce à des ressources expliquant en détail comment lire un schéma électrique de maison.

En combinant onduleur performant, protections conformes et pilotage intelligent, une installation photovoltaïque passe du statut de simple source d’énergie d’appoint à celui de véritable composant structurant de l’habitat électrique.

Un onduleur solaire peut-il alimenter la maison en cas de coupure réseau ?

Les onduleurs raccordés en mode standard se coupent automatiquement en cas de coupure réseau, pour des raisons de sécurité vis-à-vis des équipes d’intervention. Pour disposer de secours électrique, il faut un onduleur hybride ou spécifique back-up, associé à des batteries et câblé selon une architecture prévue à cet effet.

Quelle est la durée de vie moyenne d’un onduleur photovoltaïque ?

Pour un onduleur de chaîne résidentiel, la durée de vie moyenne constatée est d’environ 12 à 15 ans, avec des garanties de base entre 5 et 10 ans. Les micro-onduleurs sont souvent garantis jusqu’à 20 ou 25 ans. Un environnement peu chaud, ventilé et propre contribue fortement à allonger cette durée.

Faut-il entretenir un onduleur solaire ?

Oui, un contrôle visuel annuel, un dépoussiérage des grilles de ventilation et la vérification de l’absence de traces de surchauffe ou d’oxydation sur les connexions sont recommandés. Les micro-onduleurs, placés derrière les panneaux, nécessitent peu d’entretien, mais un suivi régulier via l’interface de surveillance reste utile.

Peut-on installer soi-même un onduleur solaire ?

Le raccordement d’un onduleur au tableau électrique relève d’opérations qui engagent la sécurité de l’installation et des personnes. Il est vivement conseillé de confier cette partie à un professionnel qualifié, notamment pour garantir la conformité aux normes, la bonne coordination des protections et la validation de l’attestation de raccordement.

L’onduleur solaire est-il compatible avec tous les panneaux ?

Chaque fabricant précise les plages de tension et de courant admissibles par ses onduleurs. Il faut s’assurer que la configuration de panneaux (nombre en série, puissance unitaire, type de technologie) reste dans ces plages. Un dimensionnement réalisé par un professionnel expérimenté permet de garantir cette compatibilité et d’éviter les mauvaises associations.
