Comment brancher un interrupteur double

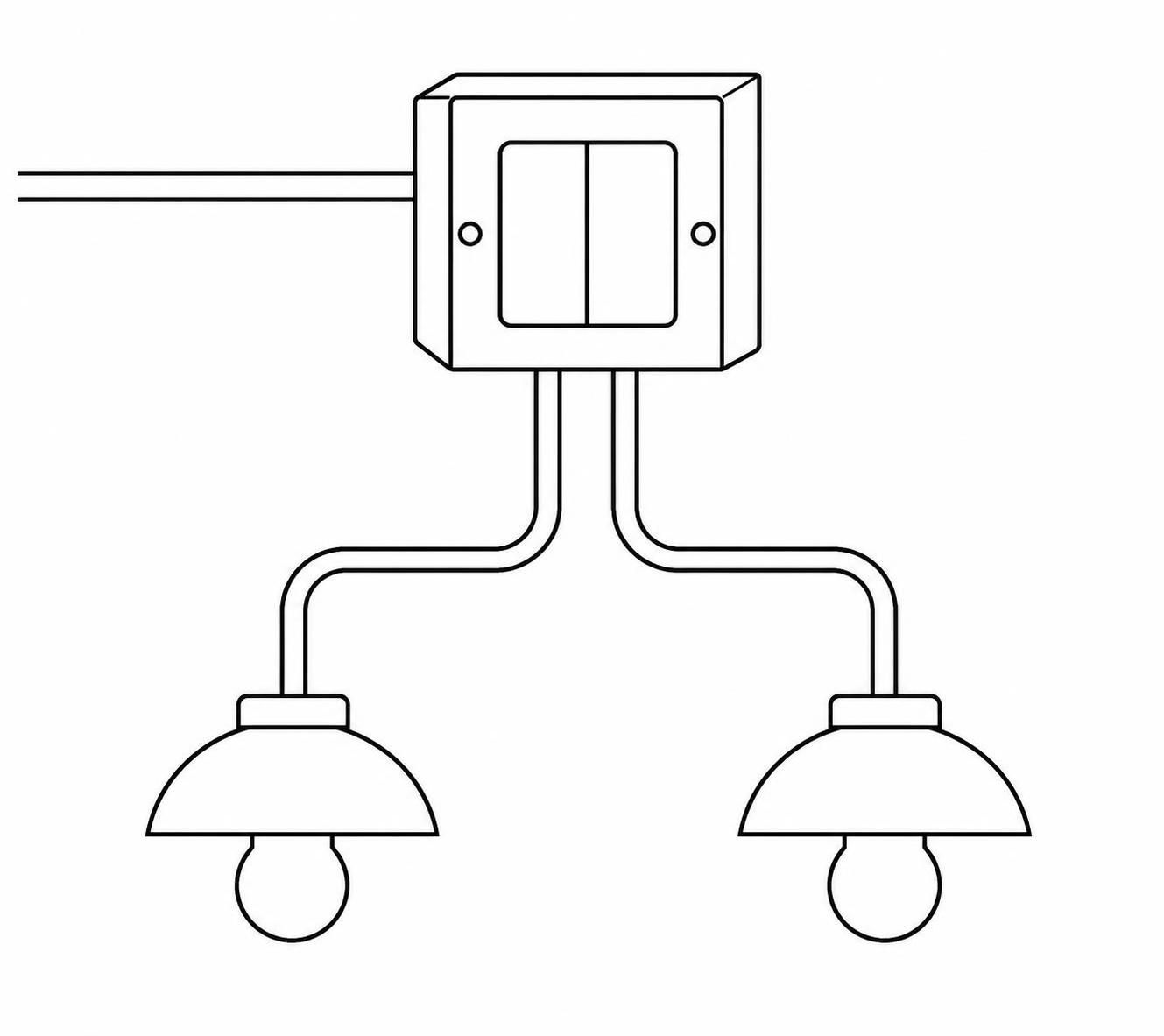

Un interrupteur double permet de commander deux éclairages indépendants depuis un seul emplacement mural. Dans un séjour ouvert, il peut distinguer l’éclairage du salon de celui du coin repas. Dans une chambre, il peut séparer le plafonnier et les appliques. Le principe est simple : une alimentation de phase arrive à la commande, puis chaque touche envoie un retour vers son point lumineux.

Cette opération reste toutefois une intervention électrique. Elle demande une préparation méthodique, une coupure effective de l’alimentation et une lecture attentive du schéma fourni par le fabricant. Un câblage propre ne se juge pas uniquement à l’allumage des lampes : il doit aussi respecter la logique du tableau, les sections de conducteurs, la protection du circuit et les règles de sécurité issues de la norme NF C 15-100. Objectif : une commande pratique, durable et sans surprise au moment de remettre le courant.

En bref :

• Un interrupteur double allumage pilote deux circuits lumineux distincts depuis un même boîtier.
• La phase arrive sur la borne L d’une touche et est pontée vers la borne L de la seconde touche.
• Chaque borne de sortie commande un retour lampe différent.
• Le neutre bleu et la terre vert-jaune ne se raccordent généralement pas sur un interrupteur mécanique classique.
• Avant toute manipulation, il faut couper au tableau et vérifier l’absence de tension avec un appareil adapté.

Comment fonctionne un interrupteur double allumage

Un interrupteur double allumage réunit deux mécanismes indépendants dans un seul appareillage. Les deux touches sont placées côte à côte ou l’une au-dessus de l’autre selon la gamme choisie. Chacune ouvre ou ferme son propre circuit d’éclairage. Il ne s’agit donc pas d’un bouton qui allume deux lampes simultanément, mais bien de deux commandes séparées installées dans un seul emplacement.

Cette solution est particulièrement utile lorsque deux zones partagent la même entrée. Prenons le cas de Marc, qui rénove un séjour comprenant un espace repas près de la cuisine et un coin canapé côté baie vitrée. En entrant dans la pièce, il souhaite pouvoir éclairer uniquement la table le matin, puis seulement le salon le soir. Deux interrupteurs simples séparés fonctionneraient, mais un double allumage apporte un résultat plus compact, plus lisible et souvent plus élégant.

Comprendre le trajet du courant vers les deux luminaires

Le parcours électrique suit une trajectoire précise. Une phase protégée au tableau électrique arrive dans la boîte d’encastrement de l’interrupteur. Elle est raccordée à la borne commune, généralement repérée L, du premier mécanisme. Un petit conducteur de liaison, appelé pontage, relie ensuite cette borne à la borne L du deuxième mécanisme.

Lorsque la première touche est actionnée, la phase est envoyée vers le premier retour lampe. Ce fil rejoint le premier luminaire. Lorsque la seconde touche est actionnée, un autre retour lampe alimente le second luminaire. Les deux circuits restent indépendants : allumer la suspension n’impose pas d’allumer les spots, et inversement.

Le neutre, reconnaissable en principe à sa couleur bleue, ne doit pas être utilisé comme conducteur de commande. Il rejoint directement le luminaire depuis le tableau ou une boîte de dérivation. Il en va de même pour le conducteur de protection vert-jaune, aussi appelé terre. Sur un circuit lumineux, la terre est raccordée aux parties métalliques prévues à cet effet sur le luminaire, pas aux bornes d’un interrupteur mécanique ordinaire.

Double allumage ou double va-et-vient : ne pas confondre les missions

Le double allumage simple commande deux éclairages depuis un seul endroit. Le double va-et-vient commande ces deux mêmes éclairages depuis deux endroits distincts. La différence est essentielle avant d’acheter le matériel. Dans un couloir, un escalier ou une grande pièce traversante, deux points de commande peuvent devenir nécessaires pour éviter de parcourir la pièce dans l’obscurité.

Un double va-et-vient nécessite deux appareillages doubles et des conducteurs supplémentaires entre les deux boîtes. Ces fils sont appelés navettes. Le montage est plus exigeant car chaque touche doit être reliée à son équivalent sur le second appareil. Pour vérifier les principes de cette installation, le guide consacré à brancher un va-et-vient permet de distinguer clairement les bornes communes des bornes de navette.

Le bon choix dépend donc de l’usage réel. Une commande unique pour deux points lumineux relève du double allumage. Deux commandes pour deux éclairages distincts relèvent du double va-et-vient. Cette distinction évite d’acheter un mécanisme inadapté ou de découvrir trop tard que les gaines existantes ne contiennent pas assez de fils.

Point de repère : avant de toucher aux conducteurs, il faut être capable de nommer chaque fil et de savoir vers quel élément il part. Une installation claire commence toujours par un diagnostic clair.

Préparer le branchement d’un interrupteur double en toute sécurité

Le branchement d’un double interrupteur ne débute pas avec le tournevis. Il commence au tableau électrique. La sécurité est le premier bouton à activer : il faut identifier le disjoncteur qui protège le circuit d’éclairage concerné, le couper, puis empêcher toute remise sous tension involontaire pendant l’intervention. Dans une rénovation où les repérages sont incertains, couper le disjoncteur général peut être la solution la plus prudente.

Couper un disjoncteur ne suffit pas à conclure que le circuit est hors tension. Une vérification doit être réalisée au point de travail avec un vérificateur d’absence de tension adapté. Un multimètre utilisé sans maîtrise peut donner une fausse impression de sécurité. L’appareil doit être testé avant et après contrôle sur une source connue afin de vérifier son bon fonctionnement. Cette discipline ressemble au verrouillage d’un cockpit avant décollage : chaque étape confirme la précédente.

Matériel nécessaire et contrôles préalables

Un appareillage double compatible avec votre boîte d’encastrement est nécessaire, ainsi qu’une plaque de finition et les outils adaptés. Les conducteurs doivent être en bon état, suffisamment longs pour permettre le raccordement sans traction et correctement dénudés. La longueur de dénudage est généralement indiquée sur le mécanisme. Un fil trop dénudé laisse apparaître du cuivre ; un fil insuffisamment dénudé crée un contact fragile.

• Un vérificateur d’absence de tension ou un appareil de contrôle approprié.
• Un tournevis isolé adapté aux vis ou aux bornes automatiques du mécanisme.
• Une pince à dénuder réglée sur la section du conducteur.
• Un interrupteur double conforme et sa notice de câblage.
• Des connecteurs adaptés si une connexion doit être reprise dans la boîte.
• Une lampe portable autonome pour travailler sans dépendre du circuit coupé.

Le tableau doit également être cohérent avec le circuit. Dans une installation résidentielle conforme aux principes de la NF C 15-100, les circuits d’éclairage sont protégés par un disjoncteur adapté à la section des conducteurs. Le calibre du disjoncteur n’est pas choisi au hasard : il protège le câble contre les surintensités. Remplacer un appareil mural n’autorise jamais à augmenter le calibre d’une protection au tableau.

Identifier les fils sans se fier uniquement aux couleurs

La couleur donne une indication, mais elle ne remplace pas une identification. Dans un logement ancien, il est fréquent de rencontrer des conducteurs dont les teintes ne correspondent plus aux usages actuels, ou des montages modifiés au fil des années. Le bleu doit être réservé au neutre et le vert-jaune à la terre. Les autres couleurs peuvent être utilisées pour la phase, les retours lampe et les navettes, sous réserve d’un repérage cohérent.

Avant de débrancher l’ancien interrupteur, prenez une photo nette de son raccordement hors tension. Repérez les bornes et les fils avec des étiquettes si nécessaire. Cette précaution est utile lorsqu’un double mécanisme présente une disposition différente de celle du nouvel appareil. La borne L peut être placée en haut, sur le côté ou à l’arrière selon les fabricants. La notice du modèle acheté reste la carte de navigation prioritaire.

Si la boîte d’encastrement est trop peu profonde, si les fils sont cassants, si plusieurs circuits inconnus y sont présents ou si une odeur de plastique chauffé apparaît, l’intervention s’arrête. Ces signaux indiquent qu’un contrôle plus complet est nécessaire. Un professionnel pourra vérifier la continuité, l’isolement, la présence de terre et l’organisation du tableau sans improvisation.

La règle décisive : un branchement rapide n’a aucune valeur si l’absence de tension, l’état des fils et la protection du circuit n’ont pas été vérifiés avec rigueur.

Brancher un double interrupteur simple allumage étape par étape

Une fois le circuit consigné et les conducteurs identifiés, le raccordement peut suivre une logique simple. Il faut toutefois se placer face au mécanisme en respectant les repères de son fabricant. Certains modèles possèdent des bornes automatiques à enfichage, d’autres des bornes à vis. Dans les deux cas, la qualité du contact dépend d’un conducteur proprement dénudé et entièrement inséré.

Raccorder la phase et réaliser le pontage entre les deux touches

La phase provenant du tableau est raccordée sur la borne L du premier mécanisme. Un pontage relie ensuite cette arrivée à la borne L du second mécanisme. Ce pontage permet d’alimenter les deux touches avec la même phase. Il peut être réalisé avec un conducteur de même nature et de section adaptée, placé dans les bornes prévues par le constructeur.

Il ne faut pas introduire deux fils dans une borne qui n’est conçue que pour un seul conducteur. Si le mécanisme ne permet pas le double raccordement, une connexion dans la boîte avec un connecteur approprié peut répartir la phase vers deux départs. Le détail dépend du modèle choisi. C’est pourquoi il est essentiel de suivre le schéma imprimé sur la notice plutôt que de reproduire mécaniquement un montage aperçu sur un autre appareil.

Connecter les deux retours lampe

Le premier retour lampe est raccordé sur la borne de sortie de la première touche, souvent repérée 1 ou par un symbole de commande. Le second retour lampe rejoint la borne de sortie de la seconde touche. Lorsqu’une touche est basculée, elle relie la borne L à sa sortie et transmet la phase au luminaire concerné.

1. Vérifiez que le circuit est toujours hors tension.
2. Raccordez la phase sur la borne L de la première commande.
3. Installez le pontage de phase entre les deux bornes L.
4. Branchez le premier retour lampe sur la sortie de la première touche.
5. Branchez le second retour lampe sur la sortie de la seconde touche.
6. Rangez les fils sans les tordre ni les coincer derrière le mécanisme.
7. Fixez l’appareillage, posez l’enjoliveur et la plaque de finition.

Le neutre et la terre restent raccordés dans le circuit d’éclairage, généralement au plafond, dans une boîte de connexion ou dans une boîte DCL. Ils ne doivent pas être dérivés dans l’interrupteur classique simplement parce qu’ils passent dans la même gaine. Une exception existe avec certains équipements connectés, variateurs ou commandes spécifiques qui demandent un neutre pour fonctionner. Le schéma du fabricant doit alors être respecté à la lettre.

Dans le cas de Marc, la première touche alimente les spots de la salle à manger, tandis que la seconde commande la suspension du salon. Après remontage, il remet sous tension puis vérifie un point à la fois : touche gauche, premier éclairage ; touche droite, second éclairage. Ce contrôle séparé permet de détecter immédiatement une inversion de retours lampe, sans confusion.

Un interrupteur double n’est pas destiné à piloter un radiateur, une plaque de cuisson ou un appareil fortement consommateur. Ces équipements nécessitent des circuits et des protections spécifiques. Pour comprendre les exigences liées au chauffage, consultez les recommandations sur la section de câble d’un radiateur électrique. Chaque usage possède sa propre trajectoire électrique.

Le résultat attendu est simple : chaque touche commande son éclairage, aucune partie métallique n’est sous tension, et aucun fil n’est comprimé dans la boîte.

Comment brancher un interrupteur double va-et-vient

Le double va-et-vient répond à un besoin de confort différent. Il permet de commander deux éclairages indépendants depuis deux emplacements. C’est une configuration fréquente dans un grand séjour avec deux accès, dans une suite parentale ou à chaque extrémité d’un couloir. Dans un escalier, elle évite aussi de circuler dans le noir entre deux niveaux.

Le principe reprend celui du va-et-vient classique, mais en double. Deux interrupteurs doubles sont installés : un premier à l’entrée de la pièce, un second à la sortie ou près d’un autre accès. Chaque touche du premier appareil correspond exactement à une touche du second. Les deux circuits restent séparés, mais chacun dispose de deux points de commande.

Le rôle des navettes dans un double va-et-vient

Sur le premier interrupteur double, la phase arrive sur les bornes communes L des deux mécanismes. Un pontage peut relier les deux bornes L si les deux commandes dépendent de la même phase. Sur le second interrupteur, les bornes communes reçoivent les deux retours lampe, chacun destiné à son luminaire.

Entre les deux appareillages, chaque mécanisme utilise deux navettes. Pour deux commandes, cela représente quatre navettes au total. Elles relient les bornes 1 et 2 du premier mécanisme aux bornes correspondantes du second. Le principe est le suivant : borne 1 vers borne 1 et borne 2 vers borne 2, pour chaque paire de touches. Toutefois, le marquage exact varie selon les fabricants. L’essentiel est de suivre le schéma de l’appareil, de ne pas mélanger les deux circuits et de conserver un repérage durable.

Prévoir les gaines et éviter le montage improvisé

Le point le plus délicat est souvent le passage des conducteurs. Une gaine trop étroite ou déjà remplie ne doit pas être forcée. Tirer des fils au hasard peut blesser l’isolant, dégrader une connexion existante ou créer une installation impossible à dépanner. Une rénovation bien menée prévoit les cheminements avant la fermeture des cloisons.

Lorsqu’un logement est redistribué, l’emplacement des commandes doit être défini en même temps que les zones de vie. La réflexion sur le cloisonnement et l’optimisation de l’espace aide justement à anticiper les accès, les passages et les besoins en éclairage. Une commande placée derrière une porte ou loin de l’entrée devient vite une contrainte quotidienne.

Pour un double va-et-vient, une erreur courante consiste à raccorder les retours lampe sur le mauvais appareil ou à croiser les navettes sans repérage. Le résultat peut être déroutant : une touche commande le mauvais luminaire, les deux touches doivent être manipulées dans une position particulière, ou un circuit reste inactif. La meilleure méthode consiste à nommer les circuits avant le raccordement : « éclairage salon » et « éclairage repas », par exemple.

Si deux points de commande ne suffisent pas et qu’un troisième emplacement est nécessaire, le montage change. Il faut généralement introduire un permutateur ou envisager une solution de commande sans fil ou connectée adaptée. Un double va-et-vient classique n’est pas conçu pour recevoir indéfiniment des commandes supplémentaires.

La bonne trajectoire : dans un double va-et-vient, la précision du repérage vaut autant que la qualité du raccordement. Quatre navettes bien identifiées évitent des heures de recherche.

Erreurs de branchement, dépannage et solutions connectées pour interrupteur double

Après le remontage, la remise sous tension doit être progressive. Remettez le disjoncteur du circuit en service, puis testez chaque touche séparément. Vérifiez que les deux luminaires s’allument et s’éteignent normalement, sans scintillement, sans échauffement et sans déclenchement du tableau. Une commande silencieuse et stable est un bon indicateur, mais elle ne dispense pas d’un contrôle visuel final.

Diagnostiquer une anomalie après le branchement

Si aucune lampe ne s’allume, le premier réflexe est de couper à nouveau l’alimentation avant toute vérification. Une phase peut ne pas arriver sur la borne L, le pontage peut être absent ou mal inséré, ou le disjoncteur peut être resté abaissé. Il faut également contrôler les ampoules et les connexions au niveau des luminaires, surtout dans une installation ancienne.

Si une seule touche fonctionne, le défaut se situe souvent sur le retour lampe concerné ou sur le pontage entre les deux bornes communes. Si les éclairages sont inversés, les deux retours lampe sont probablement raccordés sur les mauvaises sorties. Cette erreur n’est pas dangereuse en elle-même si le câblage est sain, mais elle doit être corrigée pour conserver une commande intuitive.

Un disjoncteur qui saute dès la remise sous tension signale une anomalie plus sérieuse. Il peut s’agir d’un conducteur dénudé qui touche une partie métallique, d’un fil pincé derrière le mécanisme, d’un mauvais raccordement dans le luminaire ou d’un défaut déjà présent sur le circuit. Dans ce cas, ne réarmez pas à répétition. L’électricité ne se teste pas par insistance : il faut isoler la cause hors tension ou solliciter un électricien.

Passer à un interrupteur double connecté avec discernement

Les commandes connectées peuvent piloter deux circuits depuis une application, un scénario horaire ou une commande sans fil. Elles offrent un vrai confort dans une maison rénovée : extinction générale le soir, éclairage d’accueil ou simulation de présence. Certaines versions exigent la présence du neutre dans la boîte d’encastrement, d’autres fonctionnent avec une architecture différente ou un module complémentaire.

Il faut vérifier la compatibilité avec les lampes LED, les transformateurs, la profondeur de la boîte et l’écosystème domotique choisi. Un double interrupteur connecté ne remplace pas automatiquement un mécanisme classique. La notice précise le câblage, la charge minimale éventuelle et les limites d’utilisation. Les scénarios intelligents n’effacent jamais les règles fondamentales : protection au tableau, raccordements fiables et conducteurs adaptés.

La logique est similaire pour les éclairages extérieurs. Une commande double peut séparer la terrasse et le cheminement vers le jardin, tandis qu’un détecteur gère une autre zone. Pour aller plus loin, les conseils dédiés à un détecteur de mouvement extérieur permettent de combiner confort, sécurité et consommation maîtrisée.

Enfin, un interrupteur trop ancien, fendu, chaud au toucher ou présentant un jeu important doit être remplacé. Un appareillage mural est sollicité chaque jour. Son bon état participe à la fiabilité globale de l’installation, au même titre que le tableau, les prises et les luminaires. En cas de doute sur un circuit, de fils non identifiés ou de tableau vétuste, l’intervention d’un artisan qualifié reste la décision la plus sûre.

Mission accomplie lorsque le fonctionnement est net, le câblage ordonné et le circuit protégé : un double interrupteur bien branché apporte deux commandes utiles, sans compromis sur la sécurité.

Quel fil brancher sur la borne L d’un interrupteur double ?

La borne L reçoit la phase d’alimentation. Cette phase est ensuite pontée vers la borne L de la seconde touche si les deux commandes sont alimentées par le même circuit.

Le fil bleu doit-il passer par l’interrupteur double ?

Non, dans un montage d’éclairage classique, le neutre bleu va directement vers le luminaire depuis le tableau ou une boîte de connexion. Certains interrupteurs connectés constituent une exception et demandent un neutre dans la boîte.

Peut-on raccorder la terre sur un interrupteur double ?

Le conducteur vert-jaune ne se raccorde pas sur un interrupteur mécanique standard. Il assure la protection des luminaires et des éléments métalliques raccordés à la terre.

Pourquoi les deux lampes sont-elles inversées après le montage ?

Les deux retours lampe ont très probablement été branchés sur les mauvaises sorties. Coupez le courant, vérifiez l’absence de tension puis inversez les deux conducteurs de retour sur les bornes de sortie.

Quand faut-il faire intervenir un électricien ?

L’intervention d’un professionnel est recommandée en présence de fils non identifiés, d’un tableau ancien, d’un disjoncteur qui déclenche, de conducteurs abîmés, d’une absence de terre ou d’un projet de double va-et-vient complexe.
