Quelle section de câble pour un radiateur électrique ?

Le choix de la section de câble pour un radiateur électrique ne se limite pas à retenir un chiffre sur une bobine de fil. La puissance cumulée des appareils, le calibre du disjoncteur, la longueur du circuit et la manière dont les conducteurs sont posés forment un ensemble. Un radiateur de 1 000 W ne demande pas le même raisonnement qu’un groupe de convecteurs totalisant 5 000 W dans une maison rénovée. L’objectif est simple : transporter le courant sans échauffement anormal, sans chute de tension excessive et avec une protection capable de couper avant que le conducteur ne soit mis sous pression.

Dans un logement, le chauffage électrique doit être alimenté par des circuits dédiés, séparés des prises de courant et de l’éclairage. Cette organisation facilite le dépannage, le pilotage par fil pilote et l’évolution vers une programmation intelligente. Elle répond aussi à une logique de sécurité : on verrouille chaque circuit comme un cockpit avant décollage. Une installation bien dimensionnée protège les occupants, préserve les équipements et évite les disjonctions répétées lors des périodes de froid.

En bref

• 1,5 mm² avec disjoncteur 16 A convient généralement à une puissance de chauffage maximale de 3 500 W sur un circuit.
• 2,5 mm² avec disjoncteur 20 A est adapté jusqu’à 4 500 W et représente une solution fréquente pour plusieurs radiateurs regroupés.
• Au-delà, les sections de 4 mm² avec 25 A ou 6 mm² avec 32 A peuvent être nécessaires selon la puissance totale et la longueur.
• Le circuit doit comporter phase, neutre et conducteur de protection. Le fil pilote, lorsqu’il existe, est distinct.
• Une longue distance entre le tableau et le radiateur peut imposer une section supérieure, même si la puissance paraît modeste.

Section de câble pour radiateur électrique : les correspondances essentielles

Un radiateur électrique fonctionne habituellement sous une tension monophasée de 230 V. Sa puissance permet de connaître son intensité approximative grâce à une formule courte : puissance divisée par tension. Un appareil de 2 000 W absorbe donc environ 8,7 A, car 2 000 ÷ 230 donne 8,7. Les radiateurs étant des charges principalement résistives, le facteur de puissance est proche de 1. Ce calcul constitue le premier repère, mais il ne remplace jamais le dimensionnement du circuit entier.

La règle de sécurité à retenir est Ib ≤ In ≤ Iz. Ib désigne le courant réellement demandé par le chauffage. In correspond au calibre nominal du disjoncteur. Iz représente le courant que le câble peut supporter dans ses conditions réelles de pose. Le disjoncteur doit donc être assez grand pour laisser fonctionner les appareils normalement, mais jamais plus fort que ce que la canalisation peut accepter. C’est ce principe, issu de la NF C 15-100, qui évite qu’un câble trop fin chauffe alors que la protection laisse passer le courant.

Ces valeurs concernent un circuit de chauffage domestique classique en cuivre, correctement posé et protégé. Elles servent de cadre pratique, non de permission automatique. Une ligne de 1,5 mm² protégée par 16 A peut alimenter un radiateur de 2 000 W sans difficulté. Elle peut aussi alimenter deux appareils de 1 500 W, soit 3 000 W au total. En revanche, y raccorder trois radiateurs de 1 500 W ferait atteindre 4 500 W : la puissance dépasse la limite habituelle du circuit et le passage en 2,5 mm² avec disjoncteur 20 A devient nécessaire.

Le cas de Léa illustre bien cette logique. Lors de la rénovation de son appartement, elle prévoit un sèche-serviettes de 750 W dans la salle d’eau, un radiateur de 1 500 W dans la chambre et un modèle de 2 000 W dans le séjour. Les besoins sont différents. Le sèche-serviettes peut recevoir son propre circuit, ce qui améliore la sécurité et le confort de commande. Les deux autres appareils peuvent être répartis selon le tableau disponible et la longueur des gaines. Tout concentrer sur un seul départ de 1,5 mm² serait une mauvaise trajectoire, même si chaque appareil pris isolément est peu puissant.

Dans les constructions récentes comme dans une rénovation sérieuse, le circuit chauffage est identifié au tableau. Il ne doit pas être utilisé pour alimenter une prise, une VMC ou un luminaire. Le repérage rend l’installation plus lisible lors d’une panne et simplifie une future intervention. Pour approfondir les correspondances entre puissance, courant et conducteur, le guide sur la section de câble selon la puissance permet de comparer plusieurs usages domestiques.

Le bon calibre de protection ne corrige jamais une section insuffisante : il doit être choisi avec elle, comme un duo indissociable.

Quel câble choisir pour un radiateur de 1 000 W, 2 000 W ou 3 000 W ?

Pour un radiateur électrique de 1 000 W, l’intensité est d’environ 4,3 A. Pour 2 000 W, elle atteint environ 8,7 A. Pour 3 000 W, elle approche 13 A. Pris séparément, ces appareils restent compatibles avec un circuit en 1,5 mm² protégé par un disjoncteur 16 A, sous réserve d’une longueur raisonnable et de conditions de pose normales. Ce constat explique pourquoi de nombreux convecteurs individuels sont raccordés sur cette section dans les logements.

La situation évolue dès que plusieurs émetteurs partagent le même départ. Il faut alors additionner les puissances nominales, sans se laisser rassurer par la présence de thermostats. Certes, un thermostat coupe ponctuellement la résistance lorsque la température est atteinte. Pourtant, le dimensionnement ne doit pas reposer sur l’idée que tous les appareils ne fonctionneront jamais ensemble. Pendant une remise en chauffe après une absence hivernale, plusieurs radiateurs peuvent réclamer leur puissance maximale au même moment.

Exemple de calcul pour plusieurs radiateurs électriques

Imaginons une zone jour avec un panneau rayonnant de 2 000 W et un radiateur à inertie de 1 500 W. La puissance totale est de 3 500 W. Le courant d’emploi se situe autour de 15,2 A. Un câble de 1,5 mm² et un disjoncteur de 16 A restent cohérents dans le cadre usuel. La marge est toutefois faible. Si un troisième appareil de 750 W est ajouté, le total grimpe à 4 250 W, soit environ 18,5 A. Il faut alors basculer vers un circuit en 2,5 mm² protégé en 20 A.

Cette méthode s’applique aussi aux logements chauffés par plusieurs appareils de faible puissance. Quatre radiateurs de 1 000 W ne représentent pas « quatre petits consommateurs » pour le tableau : ils forment un ensemble de 4 000 W. Le circuit doit être dimensionné pour cette demande globale. Répartir les pièces sur deux circuits dédiés apporte souvent davantage de souplesse. La chambre et le bureau peuvent être sur un départ, le salon sur un autre. En cas de défaut, seule une partie du chauffage est affectée.

1. Relevez la puissance inscrite sur chaque radiateur, en watts.
2. Additionnez les puissances des appareils placés sur le même circuit.
3. Divisez ce total par 230 V pour obtenir l’intensité approximative.
4. Choisissez la section et le disjoncteur associés, sans dépasser le calibre admissible.
5. Vérifiez ensuite la longueur, la gaine et le regroupement éventuel avec d’autres circuits.

Le raccordement terminal s’effectue normalement dans une boîte de connexion située derrière ou près de l’appareil, et non par une prise de courant ordinaire. Les connexions doivent être réalisées avec des bornes adaptées à la section et au type de conducteur. Le serrage compte autant que la section : un conducteur correctement dimensionné mais mal serré peut devenir un point chaud. Le cuivre ne doit jamais être écrasé, coupé à moitié ou laissé avec des brins apparents.

Un radiateur de classe II, reconnaissable à son symbole de double isolation, ne nécessite pas de raccordement de terre sur son bornier. Cela ne signifie pas qu’il faut supprimer le conducteur vert-jaune du circuit. Celui-ci doit arriver jusqu’à la boîte et être isolé dans une borne appropriée, afin de maintenir la continuité du réseau de protection pour une évolution future ou un remplacement d’appareil. Cette réserve est particulièrement importante dans les rénovations où les équipements changent au fil des années.

Pour visualiser les bonnes pratiques de raccordement et de repérage au tableau, une recherche vidéo peut compléter les schémas et les notices fabricant.

La puissance indiquée sur l’étiquette est le point de départ ; la puissance cumulée du départ électrique décide de la section finale.

Longueur du circuit et chute de tension : quand faut-il augmenter la section du câble ?

Un câble ne se comporte pas de la même façon sur 5 mètres et sur 45 mètres. Plus la liaison est longue, plus sa résistance augmente. Cette résistance provoque une chute de tension entre le tableau électrique et le radiateur. Le chauffage continuera souvent à fonctionner, mais l’installation dissipera davantage d’énergie dans les conducteurs et la marge de sécurité se réduira. La NF C 15-100 encadre cette question : pour les usages domestiques autres que l’éclairage, la chute de tension admissible est habituellement limitée à 5 %.

Dans une petite maison, la distance est rarement problématique. Un radiateur de 2 000 W alimenté par 15 mètres de câble en 1,5 mm² reste généralement dans une zone confortable. Dans une longère, une dépendance rénovée ou un garage transformé en bureau, le tableau peut se trouver à plusieurs dizaines de mètres. C’est là que le calcul change de niveau. Une section suffisante face au courant peut ne plus être optimale face à la distance.

Cas pratique : un bureau installé dans une dépendance

Un bureau distant de 40 mètres du tableau reçoit un radiateur de 2 000 W. Son intensité est d’environ 8,7 A. Un départ en 1,5 mm² protégé par 16 A peut sembler suffisant à première vue. Pourtant, la longueur aller-retour du courant pénalise la liaison. En augmentant la section à 2,5 mm², la résistance diminue fortement et la tension disponible au radiateur reste plus stable. Le surcoût de câble est souvent faible comparé au coût d’une reprise ultérieure dans une gaine difficile d’accès.

Le calcul de chute de tension en monophasé s’appuie notamment sur la longueur, l’intensité, la résistivité du cuivre et la section. Il faut compter le trajet aller et retour, d’où le facteur deux dans la formule. Dans la pratique, l’électricien retient la section la plus exigeante entre deux vérifications : celle imposée par le courant admissible et celle imposée par la chute de tension. Cette double vérification verrouille la mission sans approximation.

La pose a également son importance. Un câble placé dans une gaine encastrée au cœur d’une paroi isolée évacue moins bien sa chaleur qu’un câble fixé en apparent sur un mur. S’il partage une goulotte étroite avec de nombreux circuits chargés, l’échauffement des conducteurs se cumule. Les coefficients de correction prévus par les règles de calcul servent précisément à tenir compte de cette réalité du terrain. Un câble seul, dans une gaine correctement dimensionnée, n’est pas évalué comme un faisceau compact de six départs.

Dans un logement, la solution la plus saine consiste souvent à anticiper. Lorsqu’un câble doit traverser des combles, un vide sanitaire ou une cloison doublée, passer directement une section supérieure peut éviter une nouvelle intervention. Cela ne dispense pas du choix d’un disjoncteur adapté. Installer du 2,5 mm² ne donne pas le droit de protéger arbitrairement le circuit par 32 A. La protection doit rester cohérente avec l’usage et la canalisation.

Le passage des gaines mérite autant de soin que le calcul. Percer ou saigner un support sans vérifier sa nature peut créer un problème structurel ou endommager un réseau existant. Avant d’encastrer une alimentation de chauffage, consultez les précautions relatives au fait de tirer des câbles dans un mur porteur. Une trajectoire propre, protégée et accessible reste toujours préférable à un chemin improvisé.

Sur une longue liaison, augmenter la section est une mesure de performance et de sécurité, pas un luxe.

Raccordement d’un radiateur électrique : terre, fil pilote et protection au tableau

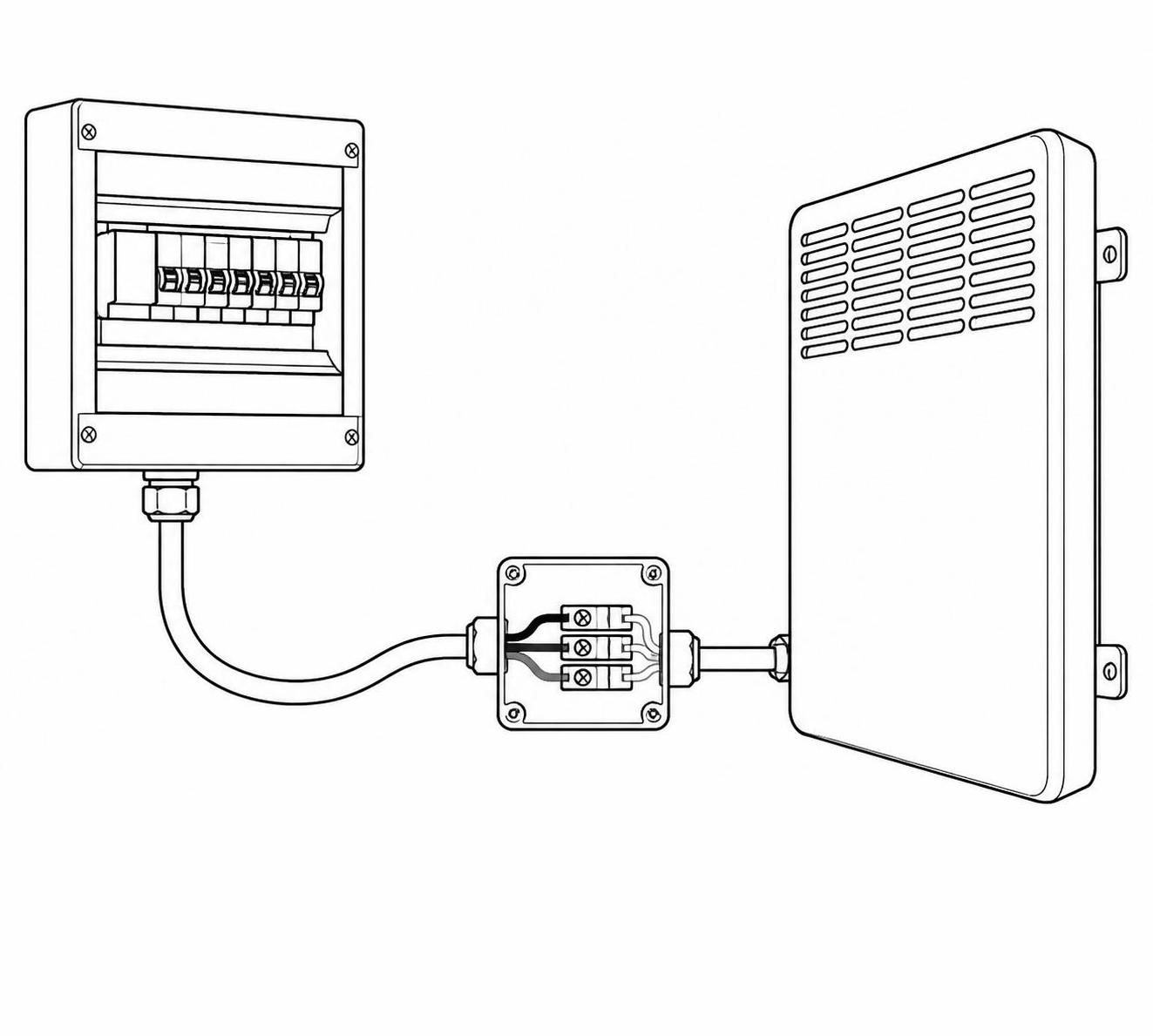

Un radiateur mural ne se raccorde pas comme une lampe ou comme un appareil mobile. L’alimentation arrive dans une boîte de connexion fixe, généralement placée derrière l’émetteur. Le circuit comprend habituellement une phase, un neutre et un conducteur vert-jaune de protection. Les couleurs facilitent l’identification, mais seul un contrôle avec un appareil de mesure adapté permet de confirmer l’absence de tension avant toute intervention. Dans cette mission, la sécurité est toujours le premier bouton à activer.

La mise hors tension doit être réalisée au disjoncteur concerné, puis vérifiée au niveau de la boîte avec un vérificateur d’absence de tension. Couper un interrupteur ou baisser un thermostat ne suffit jamais. Dans les tableaux anciens, les repérages peuvent être incomplets ou erronés. Un test sérieux évite de travailler sur une ligne qui reste alimentée par un autre départ, un contacteur ou un dispositif de programmation.

Le fil pilote, un conducteur de commande à ne pas confondre

De nombreux radiateurs électriques disposent d’un fil pilote, souvent noir. Il ne transporte pas la puissance de chauffage : il transmet des ordres de régulation, par exemple confort, éco, hors-gel ou arrêt, depuis un programmateur ou un gestionnaire d’énergie. Il permet de piloter une zone entière sans déplacer chaque thermostat. Les appareils modernes peuvent également communiquer avec des systèmes connectés, mais le fil pilote reste une solution robuste et très répandue.

Lorsqu’il est inutilisé, ce fil doit être isolé séparément dans une borne adaptée. Il ne doit jamais être relié à la terre, au neutre ou à la phase par improvisation. Lorsque le tableau comprend un gestionnaire de chauffage, le repérage des zones et des fils pilotes devient essentiel. Une étiquette claire sur chaque disjoncteur et chaque commande évite les erreurs lors du remplacement d’un radiateur ou d’un dépannage hivernal.

Le tableau doit aussi assurer la protection différentielle. Les circuits de chauffage sont placés sous un dispositif différentiel haute sensibilité de 30 mA, conformément à l’organisation de l’installation domestique. Ce dispositif détecte une fuite de courant vers la terre et coupe rapidement l’alimentation. Le disjoncteur divisionnaire, lui, protège principalement contre les surintensités et les courts-circuits. Les deux protections n’ont donc pas le même rôle : elles se complètent.

Dans une salle d’eau, les contraintes deviennent plus strictes. Les volumes de sécurité autour de la douche ou de la baignoire déterminent les équipements admis et leur indice de protection. Un sèche-serviettes doit être adapté au local, installé à l’emplacement autorisé et raccordé dans les règles. L’appareil ne doit jamais être alimenté par une rallonge ou une prise volante. Sa notice impose aussi des distances au sol, au mobilier et aux parois afin que la convection et le thermostat fonctionnent normalement.

Un raccordement existant trop court ne se résout pas avec un assemblage caché dans une cloison. Toute jonction doit rester dans une boîte accessible et être réalisée avec des connecteurs adaptés. Les principes à suivre pour rallonger un câble proprement sont particulièrement utiles lorsqu’un ancien emplacement de radiateur est déplacé pendant une rénovation.

Un circuit de chauffage fiable associe une section correcte, une protection différentielle, un disjoncteur adapté et des connexions accessibles.

Erreurs de section de câble pour radiateur électrique et contrôles avant mise en service

L’erreur la plus fréquente consiste à choisir la section uniquement selon la puissance d’un radiateur isolé. Dans une pièce, un appareil de 1 500 W semble peu exigeant. Mais si le même circuit alimente aussi un radiateur de 2 000 W et un sèche-serviettes de 750 W, la puissance cumulée atteint 4 250 W. Un départ en 1,5 mm² est alors mal adapté. Cette confusion arrive surtout lors des rénovations par étapes, lorsqu’un nouveau radiateur est ajouté sans revoir le tableau.

Autre piège : remplacer un disjoncteur qui déclenche par un calibre plus élevé. Si un 16 A saute régulièrement, installer un 20 A sans vérifier la section, les raccordements et la puissance raccordée peut transformer un symptôme protecteur en risque de surchauffe. Le disjoncteur ne doit jamais être « renforcé » pour faire taire une panne. Il faut identifier la cause : surcharge réelle, mauvais serrage, appareil défaillant, câble abîmé ou circuit mal repéré.

Les vérifications utiles avant de remettre le chauffage sous tension

Un contrôle visuel apporte déjà beaucoup. La gaine doit être intacte, sans écrasement ni sortie de conducteur. La boîte de connexion doit fermer correctement. Les bornes doivent correspondre à la section utilisée et le cuivre ne doit pas dépasser. Le radiateur doit être fixé avec son support d’origine, sans servir de point d’accrochage pour un vêtement, une multiprise ou un objet décoratif. La circulation d’air autour de l’appareil est nécessaire pour son bon fonctionnement.

• Vérifiez que le disjoncteur du tableau correspond à la section du circuit.
• Contrôlez la puissance totale des radiateurs reliés à ce même départ.
• Assurez-vous que les connexions sont faites dans une boîte fixe et accessible.
• Repérez clairement le circuit chauffage et, si besoin, la zone pilotée.
• Testez le fonctionnement du différentiel 30 mA selon les indications de son fabricant.
• Confirmez que le radiateur n’est ni couvert ni bloqué derrière un meuble.

Les anciens logements demandent une vigilance particulière. Une installation existante n’est pas automatiquement tenue d’être refaite intégralement à chaque évolution, mais tout circuit modifié mérite une mise en sécurité cohérente avec les règles actuelles. Une absence de terre, des protections à fusibles mal identifiées, des conducteurs dégradés ou une boîte inaccessible sont des signaux à traiter avant d’ajouter du chauffage. Le diagnostic électrique lors d’une vente renseigne sur certains défauts, sans remplacer une étude de l’installation avant travaux.

Le cuivre reste le matériau de référence pour les circuits terminaux de chauffage en habitation. Les conducteurs souples ne s’emploient pas comme un câble fixe encastré sans les dispositions adaptées ; les fils rigides sous gaine restent la solution courante dans les murs et plafonds. Le choix entre les deux doit être compris avant toute intervention, notamment grâce à cette explication sur la différence entre câble rigide et souple.

Lorsqu’un projet comprend une rénovation complète, un tableau surchargé, des radiateurs à forte puissance, un plancher chauffant ou une gestion connectée, l’avis d’un électricien est pertinent. Le professionnel calcule la charge des départs, contrôle la terre, adapte les dispositifs différentiels et documente les choix réalisés. Cette approche est particulièrement utile avant une demande d’attestation de conformité ou une augmentation de puissance de raccordement.

Objectif final : un chauffage confortable, un tableau lisible et aucun câble en surchauffe lorsque l’hiver met l’installation à l’épreuve.

Quelle section pour un radiateur électrique de 2 000 W ?

Un radiateur de 2 000 W absorbe environ 8,7 A sous 230 V. Un circuit en cuivre de 1,5 mm² protégé par un disjoncteur 16 A convient généralement s’il alimente seulement cet appareil ou si la puissance totale du départ reste inférieure à 3 500 W.

Peut-on brancher plusieurs radiateurs sur le même disjoncteur ?

Oui, à condition qu’ils soient sur un circuit dédié au chauffage et que leur puissance totale respecte la section et le calibre du disjoncteur. Par exemple, un circuit en 2,5 mm² protégé à 20 A est généralement limité à 4 500 W de chauffage.

Faut-il raccorder la terre sur un radiateur de classe II ?

Le conducteur de terre doit arriver dans la boîte de connexion. Sur un radiateur de classe II, il ne se raccorde pas au châssis ou au bornier de l’appareil : il est isolé dans une borne adaptée.

Pourquoi mon disjoncteur de chauffage saute-t-il ?

Les causes possibles sont une surcharge du circuit, un défaut d’isolement du radiateur, une connexion desserrée, un câble endommagé ou un disjoncteur défectueux. Il ne faut pas augmenter le calibre du disjoncteur sans contrôler la section du câble et l’installation.

Quand faut-il passer de 1,5 mm² à 2,5 mm² pour un radiateur ?

Le passage en 2,5 mm² s’impose lorsque la puissance cumulée dépasse environ 3 500 W sur le circuit, lorsque la longueur est importante et crée une chute de tension, ou lorsque les conditions de pose réduisent le refroidissement des conducteurs.
