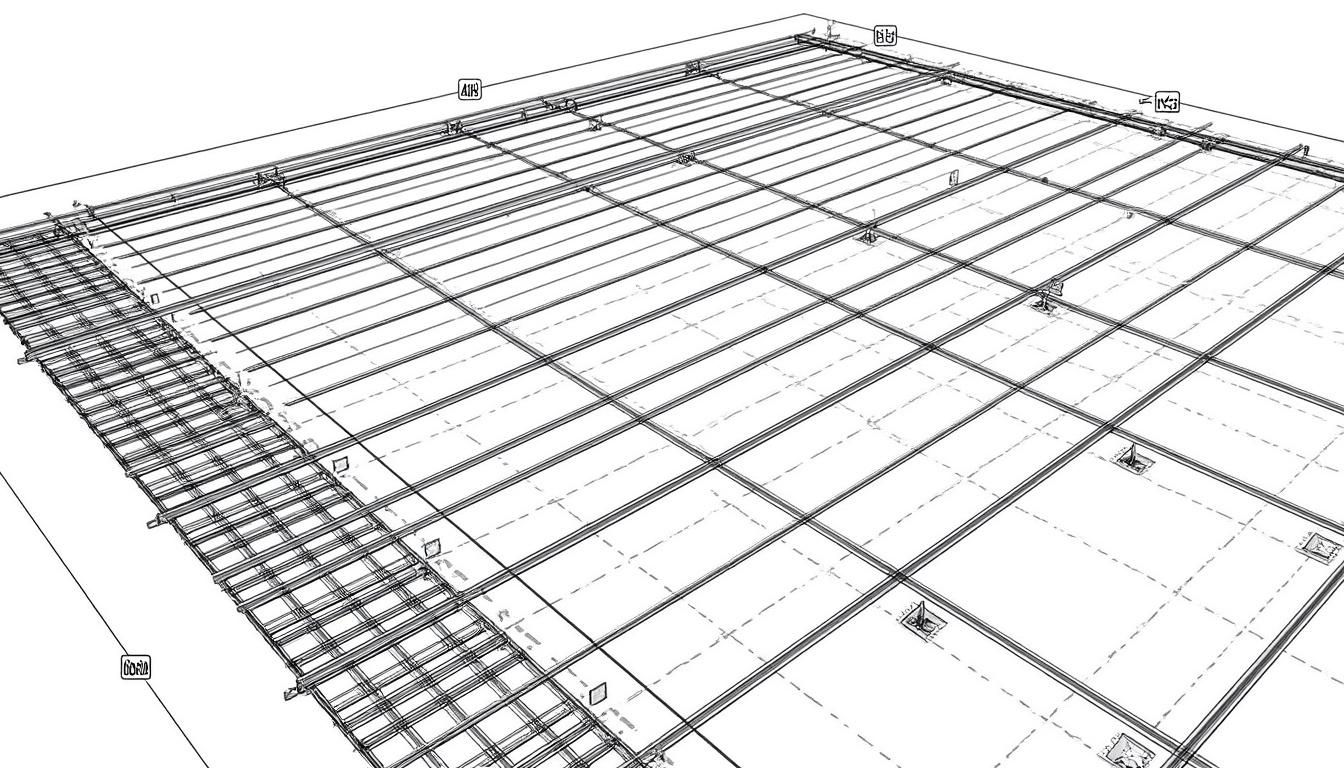

Comment fixer des gaines dans une dalle ?

Poser des gaines électriques dans une dalle est une étape décisive pour la sécurité et la fiabilité de toute installation. Un parcours mal pensé, une fixation approximative ou un oubli de coordination avec le maçon peuvent entraîner des surcoûts importants, voire des risques pour les personnes et le bâtiment. En rénovation comme en construction neuve, la bonne méthode consiste à traiter la dalle comme un véritable réseau structuré, qui doit rester lisible et exploitable dans la durée. Les normes, notamment la NF C15-100, viennent encadrer cette pratique pour éviter les improvisations dangereuses.

De nombreux particuliers découvrent cette problématique au moment de prévoir un plancher chauffant, un étage à alimenter ou simplement une nouvelle cuisine. Comment faire passer les circuits sans affaiblir la structure ? Quelle gaine électrique dans une dalle béton choisir ? À quelle étape du chantier intervenir pour ne pas gêner le coulage de la chape ? Les réponses tiennent à la fois à la préparation (tracé, repérage, choix des diamètres) et à des gestes très concrets de fixation au sol. Les retours d’expérience des artisans montrent qu’une installation bien pensée dès le départ évite ensuite les saignées de rattrapage, les perçages hasardeux – parfois dans des murs porteurs, sujet déjà largement détaillé dans des ressources comme ce guide sur le perçage d’un mur porteur. L’enjeu n’est donc pas seulement technique : il touche aussi à la durabilité, à la maintenance et à l’évolutivité de votre réseau électrique.

Préparer le passage des gaines dans une dalle béton : normes, tracés et coordination de chantier

Avant de parler chevilles, colliers ou tire-fils, la fixation des gaines dans une dalle commence toujours par une préparation minutieuse. Une dalle, qu’il s’agisse d’un plancher bas, d’un plancher intermédiaire ou d’une chape flottante sur isolant, est un élément structurel. On ne peut pas le traiter comme un simple support de bricolage. Les DTU 21 et 13.3, qui encadrent les ouvrages en béton, rappellent l’importance de ne pas affaiblir les zones porteuses. L’électricien doit donc s’appuyer sur les plans du gros œuvre, connaître l’implantation des poutrelles, hourdis, treillis soudés, mais aussi l’organisation des autres réseaux (eau, chauffage, VMC).

Dans une maison neuve, la solution la plus fiable consiste à organiser la distribution par le sol dans une chape de ravoirage, puis une chape de finition. Les gaines ICTA y sont déroulées à plat, correctement maintenues et noyées dans la chape, ce qui les protège mécaniquement et permet des modifications ultérieures si nécessaire. En rénovation, quand cette option n’est pas possible, on recourt parfois à des saignées dans la dalle existante ou au passage de gaines dans un ragréage. Ce type de travaux impose un diagnostic approfondi de la structure, voire l’avis d’un bureau d’études pour ne pas altérer la résistance du plancher.

Un point souvent sous-estimé est la coordination de chantier. Prenons l’exemple de Marc, un propriétaire qui refait entièrement le rez-de-chaussée de sa maison avec plancher chauffant hydraulique. Le chauffagiste prévoit un réseau serré de tubes, le carreleur anticipe une chape mince, et l’électricien doit placer ses gaines pour les prises, l’éclairage et la cuisine. Sans réunion préalable, chacun risque de travailler dans son coin et de vérifier au dernier moment s’il reste un passage. Une simple séance de planification commune permet pourtant de décider : hauteur de ravoirage, zones réservées pour les réseaux électriques, position exacte des nourrices, éventuels joints de dilatation de dalle comme ceux expliqués de manière très claire dans ce dossier sur les joints de dilatation de dalle.

Pour visualiser le réseau électrique à encastrer dans la dalle, beaucoup de professionnels tracent directement au sol les chemins de gaines, au marquer ou au cordeau. On matérialise les futures cloisons, les emplacements du tableau électrique, des prises stratégiques (frigo, four, lave-linge, prises de travail…), puis on relie le tout par des trajets les plus courts possibles, mais aussi logiques pour la maintenance. Il est essentiel de limiter les croisements avec les tuyaux d’eau ou de chauffage et de conserver des marges de recul par rapport aux zones à forte sollicitation mécanique, comme les seuils ou les montées d’escalier.

Dans certains projets, la dalle n’est pas seulement traversée par l’électricité, mais aussi par des réseaux extérieurs. Par exemple, une alimentation de jardin, un portail ou une future borne de recharge peuvent nécessiter un fourreau enterré qui remonte dans la dalle du garage. Les règles de profondeur (en général 50 cm en zone piétonne, 85 cm sous trottoir) doivent être respectées. Sur ce point, les recommandations pour les gaines extérieures détaillées dans cet article sur les gaines à utiliser dehors aident à bien choisir entre fourreau TPC, gaine ICTA ou tube IRL.

La phase de préparation est aussi le moment idéal pour réfléchir à l’évolutivité de l’installation. En 2026, les usages électriques évoluent vite : ajout d’une VMC plus performante, adaptation d’un réseau domotique, intégration de capteurs, d’une borne de recharge ou d’un système de pilotage énergétique. Prévoir quelques gaines en attente, correctement repérées en plan et sur place, offre une réelle marge de manœuvre. Cette anticipation évite plus tard les interventions invasives, les perçages de structure inutiles ou les passages en apparent peu esthétiques.

Pour garantir la lisibilité et la sécurité, les tableaux d’implantation récapitulent les circuits, leurs sections, le type de gaine et la destination. Ils servent autant à l’électricien qu’au propriétaire dans le temps. Un schéma simplifié affiché près du tableau électrique est souvent précieux, notamment lorsque l’on doit intervenir plusieurs années après les travaux sans se souvenir du moindre détail. Cette préparation rigoureuse, associée à une concertation avec les autres corps d’état, pose les bases d’une dalle bien organisée, condition indispensable à une fixation propre et durable des gaines.

Choisir et dimensionner les gaines à fixer dans une dalle : types, diamètres et câbles compatibles

Une fois le tracé défini, le choix du type de gaine et de son diamètre devient le second pilier d’une installation fiable. Pour une dalle béton en habitat résidentiel, les professionnels utilisent majoritairement la gaine ICTA annelée en PVC, dite “isolant cintrable transversalement annelé”. Elle est souple, résiste bien à l’écrasement lorsqu’elle est correctement noyée dans une chape, et se prête aisément aux courbes nécessaires pour rejoindre les boîtes d’encastrement ou les gaines techniques verticales.

Le diamètre doit être adapté à la section et au nombre de conducteurs. Pour un circuit de prises en 2,5 mm², une gaine de 16 mm convient généralement, tandis qu’un éclairage en 1,5 mm² peut aussi être tiré en 16 mm, voire 20 mm si plusieurs points sont enchaînés. Les circuits spécialisés (plaques de cuisson, four, chauffe-eau, borne de recharge à prévoir plus tard) exigent parfois des sections plus importantes, donc des gaines en 25 mm, 32 mm voire plus. Il est judicieux de surdimensionner légèrement les diamètres pour faciliter le tirage et anticiper de possibles ajouts de conducteurs, dans le respect strict de la norme NF C15-100.

Le type de câble inséré dans ces gaines joue aussi un rôle majeur. Les conducteurs rigides, par exemple, ne se comportent pas comme les câbles souples. Pour comprendre les implications pratiques de ce choix, le comparatif présenté dans cet article sur la différence entre câble rigide et souple apporte un éclairage très concret. Dans une dalle, le plus courant reste l’utilisation de fils rigides H07VU en couleurs normées, mais certains circuits peuvent bénéficier de câbles souples spécifiques lorsqu’ils sont prévus pour ce mode de pose et terminés par des embouts appropriés.

Lorsque la dalle se situe au-dessus de locaux humides (garage, cave peu ventilée) ou lorsqu’elle peut être soumise à des remontées d’humidité, la qualité de la gaine devient encore plus critique. Des gaines renforcées, parfois composites, ou des boîtes de dérivation étanches à noyer dans le béton optimisent la protection. Pour les rallonges de câbles enterrés dans la dalle, des boîtes remplies de gel isolant ou des manchons thermo-rétractables garantissent une continuité d’isolement fiable dans le temps. L’objectif est de limiter au maximum les points de faiblesse invisibles après coulage.

Le tableau ci-dessous illustre des combinaisons typiques entre circuits, diamètres de gaines et remarques d’usage :

Dans les projets de rénovation lourde, il arrive de devoir faire cohabiter, dans un même volume de dalle, des circuits anciens et des réseaux neufs. Les anciens câbles non conformes ou mal protégés doivent alors être supprimés, dérivés ou mis hors service, puis les nouvelles gaines ICTA correctement dimensionnées reprennent le relais. Il est dangereux de se contenter d’“enterrer” un circuit vétuste sous un ragréage, en particulier s’il ne respecte pas les sections, dispositifs de protection, ou la mise à la terre imposée aujourd’hui.

Enfin, le choix du matériel doit aussi rester cohérent avec l’environnement général du chantier. Sur un sol en gravier stabilisé, par exemple dans un garage avant coulage d’une dalle, il peut être pertinent de consulter des conseils comme ceux présentés dans ce guide sur la stabilisation du gravier pour comprendre comment sera réalisée la dalle par-dessus. Une base stable garantit un bon maintien des gaines, qui ne “flotteront” pas ou ne se déformeront pas pendant le coulage. Chaque configuration de dalle appelle donc un choix raisonné de gaines et de câbles, adapté aux contraintes mécaniques, à l’humidité potentielle et à l’usage futur de la pièce.

Techniques de fixation des gaines dans une dalle : chevilles, colliers, ravoirage et bonnes pratiques

Une fois les chemins dessinés et les gaines dimensionnées, reste à répondre à la question centrale : comment fixer les gaines dans une dalle pour qu’elles restent en place pendant le coulage et dans la durée ? Une gaine mal maintenue peut remonter sous la poussée du béton ou de la chape, se tordre, créer des points durs, voire sortir de l’alignement prévu vers une boîte d’encastrement. La fixation n’est donc pas un détail, c’est l’assurance d’un réseau propre, facilement exploitable et conforme.

Sur dalle brute, la solution la plus répandue repose sur l’utilisation de chevilles à frapper ou d’embases à vis. Le principe est simple : on perce la dalle avec un perforateur aux emplacements prévus, on insère la cheville ou l’embase, puis on vient y passer un collier de serrage (type colson) qui enserre la gaine sans l’écraser. Sur un chantier de maison individuelle avec une centaine de mètres carrés à équiper, il n’est pas rare de consommer 200 à 300 chevilles, tant il est important de maintenir la gaine tous les 50 à 80 cm, et davantage dans les courbes.

Les étapes typiques de fixation peuvent se résumer ainsi :

• Repérer au sol le chemin exact de chaque gaine, idéalement déjà numéroté selon le circuit.
• Positionner la gaine à blanc, vérifier qu’elle ne gêne ni joints de dilatation ni réservations prévues.
• Perforer la dalle aux points de maintien et installer chevilles ou embases adaptées au béton.
• Fixer la gaine avec des colliers, sans trop serrer pour ne pas l’écraser.
• Contrôler de nouveau l’alignement global avant le coulage de la chape.

Dans certains cas, notamment lorsque la dalle comporte déjà une isolation ou lorsqu’on travaille sur un support fragile, la cheville à frapper n’est pas possible. Les artisans emploient alors des bandes perforées fixées ponctuellement, des rails ou des cavaliers spécifiques qui se positionnent sur l’isolant. Le but reste identique : empêcher les gaines de bouger au passage des ouvriers ou lors de la mise en œuvre de la chape. Dans les systèmes industriels modernes, des plaques préfabriquées de réservation intègrent déjà des logements pour gaines, ce qui facilite encore la pose.

Le respect des rayons de courbure constitue un autre point clé. Une gaine trop pliée, surtout si elle contient des conducteurs de forte section, rendra le tirage difficile, voire impossible. En pratique, on place davantage de fixations dans les zones de virage pour accompagner une courbe large et régulière. Cette précaution, souvent négligée dans les coins de pièces, fait gagner beaucoup de temps lors du passage des câbles et diminue nettement le risque d’endommager l’isolant des conducteurs.

La gestion des croisements entre gaines et autres réseaux demande également de la rigueur. Au croisement avec un tube PER de chauffage ou une conduite d’eau, il est conseillé de caler soigneusement la gaine et, si besoin, de prévoir un léger rehaussement localisé pour respecter les distances. Dans les dalles avec plancher chauffant, la coordination avec le chauffagiste est indispensable : les gaines électriques doivent être posées et fixées avant la pose des tubes, ou alors des zones réservées sont définies en amont pour éviter toute interférence. Cette organisation limite par ailleurs les bruits parasites et les phénomènes de dilatation gênants qui peuvent parfois rappeler ceux d’une VMC bruyante à diagnostiquer quand les réseaux sont mal disposés.

Enfin, la présence de joints de fractionnement ou de dilatation dans la dalle impose parfois de faire passer les gaines dans des fourreaux supplémentaires, ou de les arrimer d’un seul côté du joint et de repartir de l’autre, pour respecter les mouvements du béton. Ce type de détail peut paraître secondaire, mais il évite que les gaines ne soient progressivement pincées ou cisaillées par le travail de la structure au fil des saisons.

Une gaine correctement fixée dans une dalle ne se signale jamais par des problèmes ultérieurs : pas de câbles bloqués au tirage, pas de déplacement visible en surface, pas de bruits anormaux lorsque la dalle travaille. C’est justement cette absence de mauvaise surprise qui indique que la méthode de fixation choisie, bien qu’invisible une fois la chape coulée, a été adaptée et rigoureuse.

Passer les câbles dans les gaines de dalle : méthodes, astuces de tirage et erreurs à éviter

Lorsque les gaines sont en place et solidement fixées, vient l’étape délicate du passage des conducteurs. Beaucoup d’électriciens préconisent de passer les câbles ou les fils dans la gaine avant de la fixer définitivement. Cette approche facilite le tirage, en particulier sur les longues distances ou les réseaux complexes. Les gaines ICTA disposent généralement d’un tire-fil intégré, un fil métallique ou en nylon qui sert à tracter les conducteurs d’une extrémité à l’autre.

La méthode classique consiste à attacher solidement les fils électriques à ce tire-fil, à l’aide d’un adhésif de qualité ou d’un nœud adapté, puis à tirer doucement depuis l’autre extrémité. Il faut veiller à ce que l’assemblage reste le plus fuselé possible pour ne pas accrocher sur les stries internes de la gaine, surtout si des courbes sont présentes. Pour des longueurs importantes, un lubrifiant de tirage conçu pour les câbles peut être utilisé ; il permet de limiter les efforts, donc le risque d’abîmer les conducteurs ou de rompre le tire-fil.

Les erreurs les plus fréquentes tiennent souvent à un manque d’anticipation. Par exemple, si la gaine a été trop comprimée par un collier de fixation, le passage devient difficile, voire impossible. De même, une courbe trop serrée dans un angle de pièce peut coincer l’âme des conducteurs, surtout lorsqu’ils sont de grosse section. D’où l’importance de vérifier la liberté de passage avant le coulage, en passant déjà un fil de test ou en tirant partiellement les conducteurs pour s’assurer qu’aucun point dur ne subsiste.

Un autre réflexe professionnel consiste à laisser du mou en sortie de dalle, au niveau des boîtes de dérivation, des interrupteurs ou du tableau électrique. Une vingtaine de centimètres supplémentaires à chaque extrémité simplifient les raccordements, permettent des corrections de dernière minute et offrent une marge en cas de remplacement partiel d’un appareillage dans le futur. Ce surplus de longueur se range ensuite en boucles régulières à l’intérieur de la boîte, pour rester lisible et propre.

Dans les bâtiments modernes, certains circuits de commande ou de communication cohabitent en dalle avec les circuits de puissance. La norme comme le bon sens imposent de séparer ces réseaux dans des gaines distinctes, voire sur des itinéraires légèrement différents lorsque c’est possible. Cette ségrégation limite les interférences électromagnétiques et les risques de dysfonctionnement, par exemple sur des câbles de données, des sondes de température ou des lignes de commande de volets roulants.

Il est aussi judicieux de penser à la maintenance future. Si un jour un câble doit être remplacé, il faudra pouvoir le tirer sans tout casser. C’est là que la qualité de la pose initiale se juge : une gaine bien dimensionnée, sans écrasement, avec peu de virages serrés, permet de retirer un ancien câble et d’en passer un nouveau, même plusieurs années plus tard. À l’inverse, une gaine trop remplie ou tordue impose parfois de créer de nouvelles saignées, ce qui va à l’encontre de l’intérêt même d’avoir intégré le réseau dans la dalle.

Enfin, certaines situations atypiques apparaissent parfois sur chantier, comme le besoin de faire passer un câble sous une terrasse existante ou une allée pour rejoindre un local technique. Dans ce cas, la création d’une “galerie” souterraine, creusée de part et d’autre de l’allée à la bonne profondeur, permet de glisser un fourreau dans lequel les fils seront ensuite tirés. Là encore, la rigueur sur les profondeurs minimales et le type de gaine utilisée reste de mise, exactement comme pour les réseaux enterrés en jardin.

Ce soin apporté au passage des câbles dans les gaines déjà fixées fait la différence entre une installation théoriquement correcte et un réseau réellement exploitable, facilement évolutif et fiable au quotidien. Un câble bien tiré dans une gaine bien posée, c’est un circuit qui répond sans bruit, sans échauffement inutile et sans surprises lors des diagnostics ultérieurs.

Précautions de sécurité, diagnostics et petits incidents liés aux gaines noyées dans une dalle

Au-delà de la technique pure, la fixation et l’utilisation de gaines dans une dalle exigent une vigilance permanente sur la sécurité électrique. La norme NF C15-100 ne se contente pas d’indiquer des sections de conducteurs ou des calibres de disjoncteurs ; elle encadre également la façon dont les circuits sont posés pour réduire les risques de choc électrique, d’incendie ou de dégradation prématurée. Un réseau noyé dans le béton est, par définition, difficilement accessible. Mieux vaut donc éliminer le maximum de points faibles avant la fermeture de la dalle.

La première mesure de prudence consiste à tester l’isolement des circuits avant le coulage de la chape. Un contrôle à l’ohmmètre ou au mégohmmètre, selon la nature de l’installation, permet de vérifier qu’aucun fil n’a été blessé lors de la pose ou du tirage. Ce test simple, mais trop souvent oublié en autoconstruction, détecte des pincements de gaine, des coupures de conducteurs ou des défauts de liaison à la terre. Il évite de sceller dans le béton un problème qui se manifesterait plus tard par des disjonctions intempestives.

Les dispositifs de protection, placés dans le tableau électrique, prennent ensuite le relais. Chaque circuit doit être associé à un disjoncteur adapté à la section des conducteurs, lui-même protégé par un interrupteur différentiel de sensibilité appropriée (30 mA pour les circuits courants domestiques). La pertinence de cette association devient cruciale lorsque le circuit court dans une dalle : en cas d’échauffement, de court-circuit ou de défaut d’isolement, la coupure automatique limite les dégâts matériels et préserve la sécurité des occupants.

Dans la durée, quelques incidents typiques peuvent néanmoins apparaître. Par exemple, des rongeurs dans un vide sanitaire ou un local technique peuvent attaquer des gaines en partie accessibles avant leur entrée dans la dalle. Des infiltrations d’eau, liées à un défaut d’étanchéité de terrasse ou à des fissures structurelles, peuvent venir lécher une partie de réseau non prévue pour l’humidité. Des remontées capillaires, parfois accentuées par des phénomènes annexes comme des invasions d’insectes (les professionnels de la maison croisent régulièrement des situations étranges, bien décrites dans des analyses comme cet article sur les fourmis volantes dans la maison), peuvent accentuer des faiblesses existantes.

Face à un dysfonctionnement, le diagnostic doit rester méthodique. On commence toujours par le tableau : contrôle visuel, resserrage des connexions, vérification des disjoncteurs et différentiels. Puis l’on remonte le circuit par étapes, grâce aux boîtes de dérivation accessibles. Si un problème semble lié à un tronçon noyé dans la dalle, des outils de détection non destructifs (caméras d’inspection, appareils de localisation de gaines et câbles) permettent aujourd’hui de repérer assez finement le trajet et la position des défauts sans tout casser. Ces instruments sont particulièrement précieux dans les logements rénovés plusieurs fois, où les plans de réseaux ne sont plus à jour.

Les mesures de prévention se jouent aussi au moment de la réalisation : repérage clair des gaines qui remontent dans les cloisons, marquage des trajets principaux sur un plan conservé avec les documents de la maison, éventuellement utilisation d’étiquettes ou de codes couleur sur les gaines dans les zones accessibles. Ces précautions simples rendent les interventions ultérieures plus rapides, que ce soit pour ajouter un circuit, installer une prise de charge pour un véhicule électrique, ou rectifier un défaut apparu après quelques années.

Une installation de gaines dans une dalle peut être considérée comme robuste lorsque le propriétaire n’a quasiment jamais à y penser. Les circuits fonctionnent, les protections jouent leur rôle, aucune odeur de chaud, aucun bruit suspect, aucune disjonction inexpliquée ne vient perturber le quotidien. Si un jour une intervention lourde devient nécessaire, la clarté des plans et la qualité de la pose initiale feront alors toute la différence entre un chantier maîtrisé et une exploration incertaine du béton.

Peut-on fixer des gaines directement sur le treillis soudé avant le coulage de la dalle ?

Il est déconseillé de fixer les gaines sur le treillis porteur, car ce dernier doit jouer pleinement son rôle structurel. Les gaines sont généralement posées et maintenues sur la dalle ou dans la chape de ravoirage, à l’aide de chevilles, embases et colliers. Lorsque la structure l’exige, des réservations spécifiques ou des supports indépendants du ferraillage sont prévus pour ne pas compromettre la résistance de la dalle.

Faut-il passer les fils dans la gaine avant ou après la fixation au sol ?

Dans les petites pièces ou pour de courts trajets, les deux méthodes sont possibles. Beaucoup de professionnels préfèrent tirer les fils dans la gaine avant la pose définitive, car cela facilite le passage, notamment dans les courbes. Sur de grandes longueurs ou des réseaux complexes, il est courant de fixer d’abord la gaine, de contrôler son parcours, puis de tirer les conducteurs à l’aide du tire-fil intégré, avec éventuellement un lubrifiant de tirage. L’essentiel est de vérifier la liberté de passage avant le coulage de la chape.

Comment éviter que les gaines ne remontent pendant le coulage de la chape ?

La prévention passe par une fixation rapprochée : chevilles à frapper ou embases tous les 50 à 80 cm en ligne droite, et plus serré encore dans les virages. Les gaines doivent être correctement plaquées au support, sans tension excessive. Il est aussi important de prévenir le chapiste de la présence et du tracé des gaines, afin qu’il adapte ses gestes et ne les déplace pas lors de son passage. Un dernier contrôle juste avant le coulage permet de s’assurer que rien n’a bougé.

Que faire si un circuit encastré dans la dalle présente un défaut plusieurs années après ?

La première étape consiste à diagnostiquer précisément l’origine du défaut en contrôlant le tableau électrique, puis les boîtes de dérivation accessibles. Si tout semble pointer vers un tronçon noyé dans la dalle, l’intervention d’un professionnel équipé d’outils de localisation de câbles est recommandée. Selon le cas, la solution pourra être de tirer un nouveau câble dans la gaine existante si elle n’est pas écrasée, ou de créer un nouveau cheminement, parfois en apparent ou en faux plafond, pour éviter de détruire la dalle.

Est-il possible d’ajouter de nouvelles gaines dans une dalle déjà terminée ?

Ajouter des gaines dans une dalle terminée reste complexe et rarement idéal. Cela suppose des saignées profondes ou des surépaisseurs de chape, avec des risques pour la structure et l’étanchéité. Lorsque des besoins nouveaux apparaissent (cuisine reconfigurée, borne de recharge, domotique), il est souvent plus pertinent de passer par d’autres volumes : combles, faux plafonds, plinthes techniques, ou gaines en apparent soignées. Un professionnel pourra étudier les alternatives sans fragiliser le bâtiment.
